Соединительная муфта для трёхжильных кабелей с бумажной пропитанной изоляцией 10 кВ

Представляем Вашему вниманию новинку, бюджетная версия кабельной муфты соединительной для трёхжильных кабелей с бумажной пропитанной изоляцией на напряжение 6 и 10кВ.

• 10СКаТ-E-СЛ- БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

• 10СКаТT-E-СЛ - КОМБИНИРОВАННАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

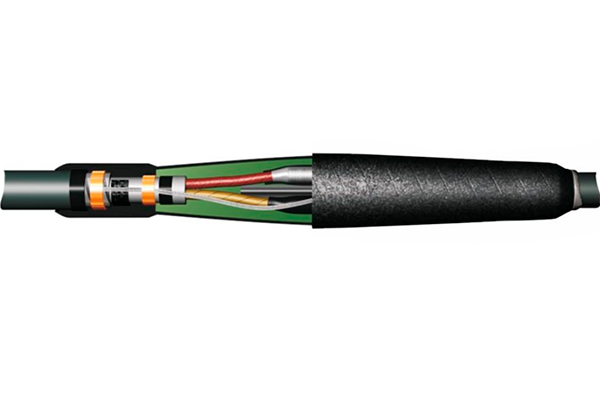

Муфта соединительная с безогневой технологией монтажа 10CКаТ-Е-СЛ (10CКаТТ-Е-СЛ – версия с комбинированной технологией монтажа) применяется для кабелей с алюминиевой или свинцовой оболочкой, с бумажной пропитанной изоляцией, на напряжение 6 и 10 кВ. Соединение токопроводящих жил производится гильзами под опрессовку (гильзы под опрессовку в комплект муфты не входят). Восстановление изоляции и снятие напряженности электрического поля в месте соединения жил обеспечивается комбинированным применением специальной изолированной втулки «Е» и двухкомпонентного полиуретанового компаунда 40G. Усиление диэлектрической прочности на срезе оболочки кабеля обеспечивается применением самоклеящейся высоковольтной (на основе этиленпропиленовой резины) ленты 23, выравнивание напряженности электрического поля на данном участке производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Межжильное пространство, а также пространство между жилами и оболочкой, заполняются полиуретановым компаундом 40G, который обеспечивает герметизацию соединяемых жил и блокировку маслоканифольного состава, а также необходимую прочность муфты к ударным токам короткого замыкания. Экранирование муфты производится алюминиевой фольгой. Шина заземления оснащена блокираторами и прижимается к оболочкам кабелей 4-мя пружинными кольцами. Внешняя герметизация муфты версии 10СКаТ-E-СЛ производится с помощью лент 2229 и VM. Наружная защита муфты 10СКаТ-E-СЛ от механических повреждений обеспечивается структурным материалом «Armorwrap». В версии муфты 10CКаТТ-Е СЛ внешняя защита выполняется термоусаживаемым защитным кожухом. Муфты высокоэффективны в качестве стопорной муфты при перепадах кабеля по высоте.

Муфты 10CКаТ-Е-СЛ и 10CКаТТ-Е-СЛ соответствуют требованиям ГОСТ 13781.0-86.

В комплект муфты входят:

1. Специальные ленты и мастики;

2. Специальная изолированная втулка «Е»;

3. Полиуретановый компаунд 40G;

4. Алюминиевая фольга для восстановления экрана кабеля;

5. Комплект для соединения оболочек, с использованием непаяной системы заземления, в которую входят заземляющий провод с блокираторами и пружинные кольца;

6. Структурный материал «Armorwrap» (только в муфтах 10CКаТ-Е-СЛ);

7. Термоусаживаемый защитный кожух (только в муфтах 10CКаТТ-Е-СЛ).

Технологические особенности:

• возможность монтажа муфты без разрыва кабеля (версия 10CКаТ-Е-СЛ);

• возможность монтажа в условиях ограниченного размера котлована, т. е. длина котлована может не превышать длины муфты (версия 10CКаТ-Е-СЛ);

• не требуется обработка межжильного пространства в корешке кабеля;

• подача напряжения сразу после монтажа;

• не требуется специальных инструментов.

Тип кабеля: ААБГ, АСБГ, СБГ, ААБлУ, АСБлУ, СБН, ААШвУ, ААШп, ААБ2лШвУ, АСБ2лШвУ, СБ2лШв, СБлУ и другие.

Таблица для формирования заказа:
