Соединительные кабельные муфты: как выбрать надежное решение для силовой линии

Соединительные кабельные муфты применяют там, где нужно восстановить электрическую, механическую и изоляционную целостность кабельной линии после соединения жил. От качества такого узла зависит не только работоспособность участка, но и срок службы всей трассы: муфта должна выдерживать рабочее напряжение, тепловые нагрузки, воздействие влаги, грунта, вибраций и монтажных факторов.

Запрос «соединительные» в кабельной тематике чаще всего относится именно к соединительным муфтам для силовых кабелей. Ниже разберем, какие решения существуют, чем они отличаются и на что смотреть при выборе, чтобы соединение не стало слабым местом линии.

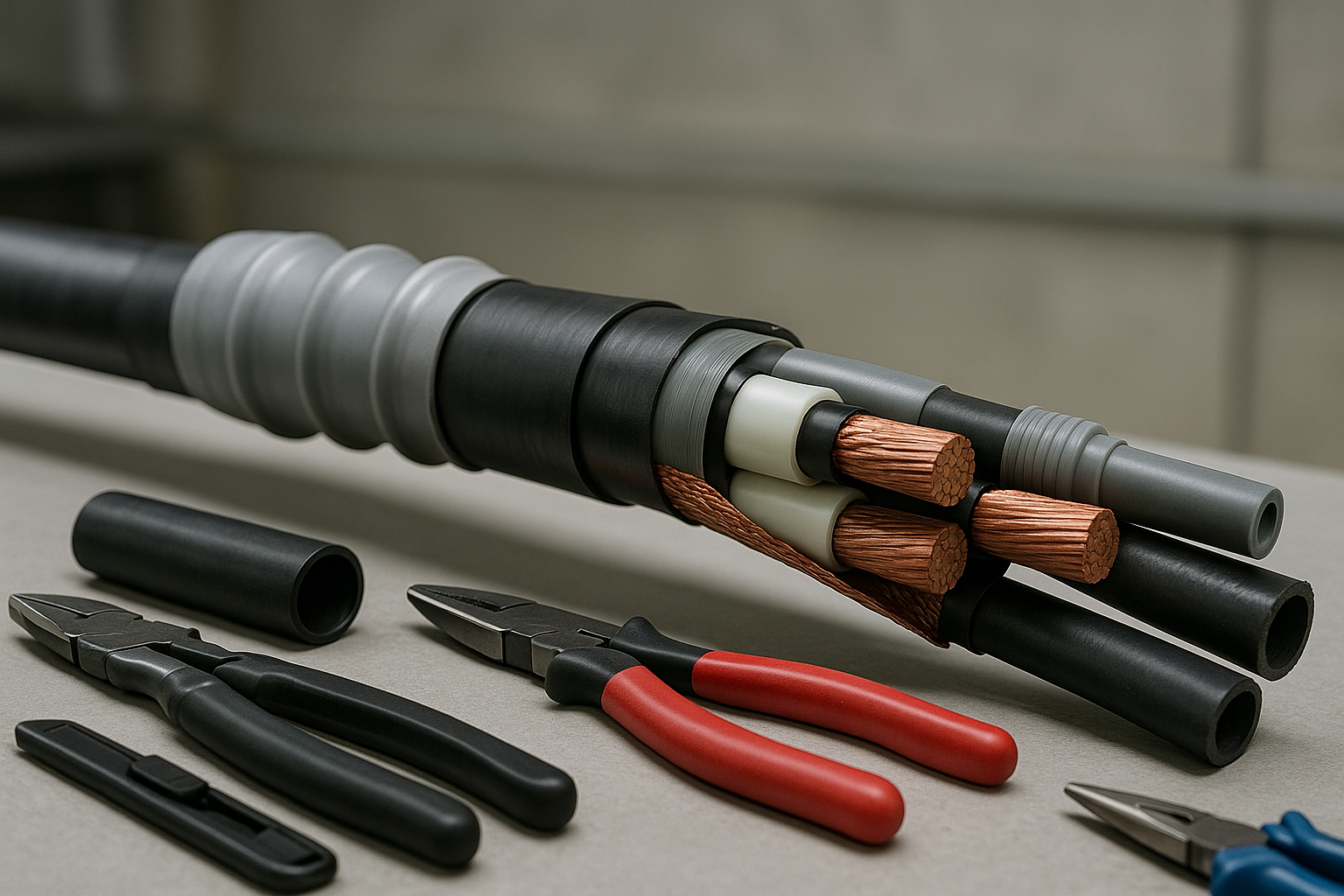

Зачем нужны соединительные муфты

При строительстве и ремонте кабельных сетей редко удается проложить линию одним цельным отрезком. Кабель поставляется строительными длинами, трасса может иметь сложную конфигурацию, а в эксплуатации возможны повреждения оболочки или жил. В этих случаях выполняют соединение кабелей и герметизируют место стыка муфтой.

Правильно подобранная соединительная муфта решает несколько задач одновременно:

• обеспечивает электрический контакт между токопроводящими жилами;
• восстанавливает фазную и поясную изоляцию кабеля;
• выравнивает электрическое поле в зоне среза экрана у кабелей среднего напряжения;
• защищает соединение от влаги, пыли, коррозионных факторов и механических воздействий;
• сохраняет непрерывность экрана, брони или заземляющих элементов, если они предусмотрены конструкцией кабеля.

Краткая история: от заливных конструкций к современным комплектам

Ранние соединительные решения во многом были ориентированы на кабели с бумажной пропитанной изоляцией. Монтаж требовал высокой квалификации, тщательной подготовки изоляции, применения металлических корпусов и заливочных составов. Такие муфты были надежны при правильной установке, но чувствительны к ошибкам и условиям монтажа.

С распространением кабелей с пластмассовой изоляцией, включая ПВХ, сшитый полиэтилен и современные полимерные композиции, появились более технологичные комплекты. На практике широко применяются термоусаживаемые, холодноусаживаемые и заливные муфты. Тенденция последних лет — снижение влияния человеческого фактора: заводская готовность элементов, понятная последовательность операций, контроль геометрии и стабильные материалы.

Основные виды соединительных муфт

Термоусаживаемые муфты монтируются с применением нагрева. Полимерные трубки и манжеты после прогрева плотно обжимают подготовленный участок кабеля, формируя изоляционный и герметизирующий слой. Такие комплекты распространены благодаря универсальности и удобству хранения, но требуют аккуратной работы с пламенем или промышленным феном.

Холодноусаживаемые муфты поставляются с эластичными элементами, предварительно растянутыми на спиральном сердечнике. При удалении сердечника материал обжимает кабель без нагрева. Это удобно на объектах, где открытое пламя нежелательно, а также при монтаже в стесненных условиях. Важно точно соблюдать диапазон применяемых сечений и наружных диаметров кабеля.

Заливные муфты используют компаунд, который заполняет корпус и изолирует соединение после отверждения. Их часто выбирают для низковольтных сетей, ответвлений, ремонтных работ и участков, где важна влагозащита. Качество результата зависит от правильной подготовки поверхности, смешивания состава и времени полимеризации.

Переходные соединительные муфты применяются, когда необходимо соединить кабели разных конструкций, например с различным типом изоляции или количеством конструктивных элементов. В таких случаях особенно важно учитывать совместимость материалов, способ восстановления экранов и требования к герметизации.

Какие параметры важны при выборе

Соединительная муфта не подбирается «на глаз» только по сечению жил. Для корректного выбора нужно сопоставить конструкцию кабеля, условия эксплуатации и назначение линии.

• Номинальное напряжение. Муфта должна соответствовать классу напряжения кабельной линии. Для сетей среднего напряжения критически важны элементы управления электрическим полем.
• Тип изоляции кабеля. Решения для кабелей с ПВХ-изоляцией, сшитым полиэтиленом или бумажной пропитанной изоляцией отличаются конструкцией и технологией монтажа.
• Количество жил и сечение. Комплект выбирают по диапазону сечений и фактическим наружным диаметрам изоляции и оболочки, а не только по маркировке кабеля.
• Наличие экрана, брони и оболочки. Для экранированных и бронированных кабелей требуется корректное восстановление электрической непрерывности и защитных функций.
• Материал жил. Медные и алюминиевые жилы требуют подходящих соединителей и правильной контактной технологии.
• Условия прокладки. В земле, в кабельных сооружениях, на открытом воздухе и внутри помещений нагрузки на муфту различаются.
• Монтажные ограничения. Наличие доступа к месту соединения, пожарные требования, температура окружающей среды и влажность влияют на выбор технологии.

Типичные ошибки, из-за которых соединение выходит из строя

Даже качественная муфта не компенсирует грубые монтажные нарушения. Наиболее частые проблемы связаны не с самим комплектом, а с подготовкой кабеля и соблюдением технологии.

• неверно выбран диапазон муфты по наружным диаметрам кабеля;
• повреждена изоляция жил при снятии оболочки или экрана;
• недостаточно очищены и обезжирены поверхности перед установкой изоляционных элементов;
• соединитель жил опрессован неподходящим инструментом или без контроля качества;
• нарушена герметизация торцов, оболочки или зоны ввода;
• экран или броня восстановлены с недостаточным электрическим контактом;
• монтаж выполнялся без учета инструкции производителя и условий окружающей среды.

Лучшие практики монтажа

В мировой практике кабельные соединения рассматривают как ответственный инженерный узел, а не как простую «стыковку» проводников. Поэтому на крупных объектах применяют входной контроль комплектов, обучение монтажников, технологические карты и фотофиксацию скрытых операций.
