Продолжаем знакомить Вас с продуктами компаниии Sigma Corporation.
Когда речь идет о соединении жил кабеля с бумажной пропитанной изоляцией, есть три зоны, на которые необходимо обратить внимание. При правильном и грамотном подходе к соблюдению технологий и применению качественных материалов, срок службы кабельных муфт будет не менее срока службы кабеля.
В данном случае, следует обратить особое внимание на более уязвимые места, которые оказывают существенное влияние на срок службы соединительной кабельной муфты:
- место соединения жил кабелей;
- место среза оболочки кабеля (алюминий, свинец);
- место соединения заземляющей шины с оболочкой кабеля (броней, если кабель бронированный).
Предлагаю рассмотреть детально последовательность действий.
1. Место соединения жил.
В наших решениях применяются соединители «три в одном» (это наша запатентованная разработка), которая детально расписана в статье https://sigmarf.ru/news/universalnyy-izolirovannyy-soedinitel-kabelnoy-mufty-re-gph . Сорванные болты сверху закрываем специальным изоляционным корпусом для предотвращения возникновения ионизации воздуха. Здесь мы снижаем до минимума влияние человеческого фактора (полностью уходим от ошибок кабельщика). Хочу обратить Ваше внимание на то, что при термоусадке многое зависит от квалификации кабельщиков. Вначале решение «три в одном» мы закладывали только в заливные муфты. На данный момент времени, мы этот выбор предлагаем и для муфт с термоусаживаемой технологией. Термоусаживаемая трубка нужна только для того, чтобы поджать концы мастики. Здесь необходимо помнить, что можно применять соединитель GPH и соединители российских производителей.
У нас есть решения для обоих соединителей:
- если аббревиатура кабельной муфты содержит М – применяется GPH соединитель;
- если аббревиатура кабельной муфты содержит СБ или НБ – применяется российский соединитель.
2. Место среза оболочки кабеля.
Место среза оболочки кабеля усиливаем специальной лентой 23 (её диэлектрическая прочность до 69 кВ/мм диэлектрической прочности). Усилив диэлектрику и наложив ленты 2220, снимаем напряжённость электрического поля на срезе оболочки кабеля. Потом накладывается опалубка из 3-х рубашек, посредством которой создаётся опалубка кабельной муфты. Применение специальной плёнки EZ обеспечивает герметичность опалубки муфты. Открываются заглушки в опалубке и через отверстия заливается компаунд, у него очень высокая текучесть – он вытесняет воздух. Диэлектрическая прочность компаунда 18кВ\мм в жидком состоянии, 24кВ/мм в твердом состоянии. Это говорит о том, что подавать напряжение можно сразу после окончания монтажа кабельной муфты, ждать отвердевания компаунда не нужно. Если диэлектрика, герметизация кабельной муфты обеспечены – масло нигде подтекать не будет.
3. Заземляющая шина.

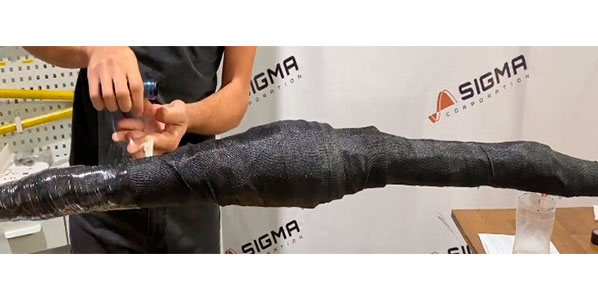

Заземляющая шина соединяет оболочки (броню) кабелей с использованием пружинных колец постоянного давления (пайка оболочки не требуется). Пружинное кольцо постоянно давит, как пружина в часах (в комплект муфты входит 6 пружинных колец: 2 для брони и 4 для оболочки кабеля). Устанавливаем поводок заземления с блокиратором, который обеспечивает герметизацию и защищает от попадания влаги в место соединения. Далее накладывается мастика VM (она обеспечивает герметизацию – мастика VM обладает высокой адгезией, и защищает тело кабельной муфты от ультрафиолета). Далее на мастику накладывается АРМОКАСТ, что защищает кабельную муфту от механических воздействий.
Применение кабельных муфт Sigma сокращает общие эксплуатационные расходы обслуживания кабельных линий. При выполнении монтажа кабельных муфт Sigma, использованием безогневых технологий, значительно уменьшается количество земляных работ. Это выражается в том, что не нужно копать длинные траншеи, необходимые для размещения труб термоусадки. Длина траншеи ограничивается длиной самой муфты.
Sigma предлагает также ремонтные муфты. Это еще один плюс. Если есть повреждение кабеля 200-300 мм, то можно для восстановления обойтись одной ремонтной муфтой.
На сегодня всё, более детально разберем наши преимущества в следующих статьях.
