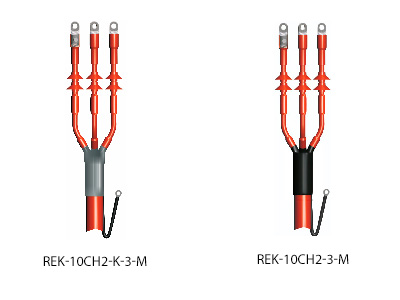

НОВИНКА! Муфты концевые rek-10СH2-(К-)3-М наружной установки и rek-10СH-(К-)3-М внутренней установки

Инновационное решение

• Высокоэффективное инновационное техническое решение по снятию напряженности электрического поля на срезе полупроводящего слоя токопроводящей жилы, обеспечивающее долгосрочную эксплуатацию 30 лет за счет удержания уровня частичных разрядов в допустимых пределах.
• Высокопрочная механическая защиты корешка кабеля за счет комбинированной технологии монтажа с применением перчатки холодной усадки и полиуретанового компаунда (в версии rek-10СH2-К-3-М).

Муфты концевые серий rek-10СH2-3-М, rek-10СH-3-М и rek-10СH2-К-3-М, rek-10СH-К-3-М применяются для экранированных трёхжильных кабелей с изоляцией из сшитого полиэтилена или этиленпропиленовой резины, с бронёй или без брони, на напряжение 10 кВ. На очищенный от полупроводящего слоя участок жилы кабеля, поверх предварительно намотанной ленты 2220, с заходом на полупроводящий слой жилы кабеля, устанавливается жильная холодноусаживаемая муфта МСХ, которая заполняется полиуретановым компаундом 40G. Трубки холодной усадки предустановлены на торцы корпуса муфты МСХ в заводских условиях, что обеспечивает необходимую герметизацию при установке на жилу и исключает протекание компаунда, заливаемого во внутреннюю полость установленной муфты МСХ. Эффективное выравнивание напряжённости электрического поля на участке среза полупроводящего слоя жилы кабеля обеспечивается применением специальной ленты 2220 с высокой диэлектрической проницаемостью и специальной конструкцией корпуса муфты МСХ, комбинированное применение в которой ленты 2220 и выведение полупроводящего слоя на внешний контур корпуса муфты обеспечивает равномерное распределение силовых линий в зоне напряжённости электромагнитного поля.  Комплект непаяной системы заземления, входящий в соответствующие комплекты муфт, включает в себя шину заземления и пружинные кольца. Герметизация корешка кабеля в версии rek-10СH2-3-М осуществляется с помощью термоусаживаемой перчатки, а в версии rek-10СH2-К-3-М холодноусаживаемой перчаткой с заполнением перчатки полиуретановым компаундом. Версия rek-10СH2-К-3-М имеет повышенную механическую прочность в корешке кабеля. В муфтах для наружной установки на жилы усаживаются термоусаживаемые изоляторы.

Муфты rek-10СH2-(К-)3-М и rek-10СH-(К-)3-М соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

В комплект муфты входят

1. Универсальные наконечники со срывающейся головкой болта производства GPH;
2. Специальные ленты;
3. Корпус муфты МСХ с предустановленными трубками холодной усадки;
4. Двухкомпонентный компаунд 40G;
5. Трекингостойкие термоусаживаемые трубки;
6. Трекингостойкие термоусаживаемые изоляторы для муфт наружной установки;
7. Комплект для заземления на основе непаяной системы, в которую входят заземляющий провод и пружинные кольца (только для кабелей с медным ленточным экраном и/или бронированных кабелей);
8. Термоусаживаемая перчатка (только в комплектах серий rek-10СH2-3-М и rek-10СH-3-М);
9. Перчатка холодной усадки (только в комплектах серий rek-10СH2-К-3-М и rek-10СH-К-3-М);
10. Защитные перчатки с полиуретановым покрытием.

Технологические особенности

• высокая стойкость к образованию триингов в изоляции жилы кабеля на участке среза полупроводящего слоя;
• подача напряжения сразу после монтажа.

Тип кабеля: ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП, ПвЭП, АПвЭП и другие.

Таблица для формирования заказа

Примечание:

• При необходимости заказа концевых муфт с болтовыми наконечниками GPH под болт другого размера (например "М16" вместо "М12") указывайте нужный размер в наименовании муфты последними двумя цифрами;
• При необходимости заказа концевых муфт с длиной разделки 1200 мм добавляйте в наименовании муфты аббревиатуру «Н4» перед обозначением наконечника. Пример наименования: «rek-10СН2-3х120/240-Н4-М12»;
• При необходимости заказа концевых муфт версии с перчаткой холодной усадки добавляйте в наименовании букву «К». Пример наименования концевой муфты с перчаткой холодной усадки: rek-10СH2-К-3х35/120-M12.
