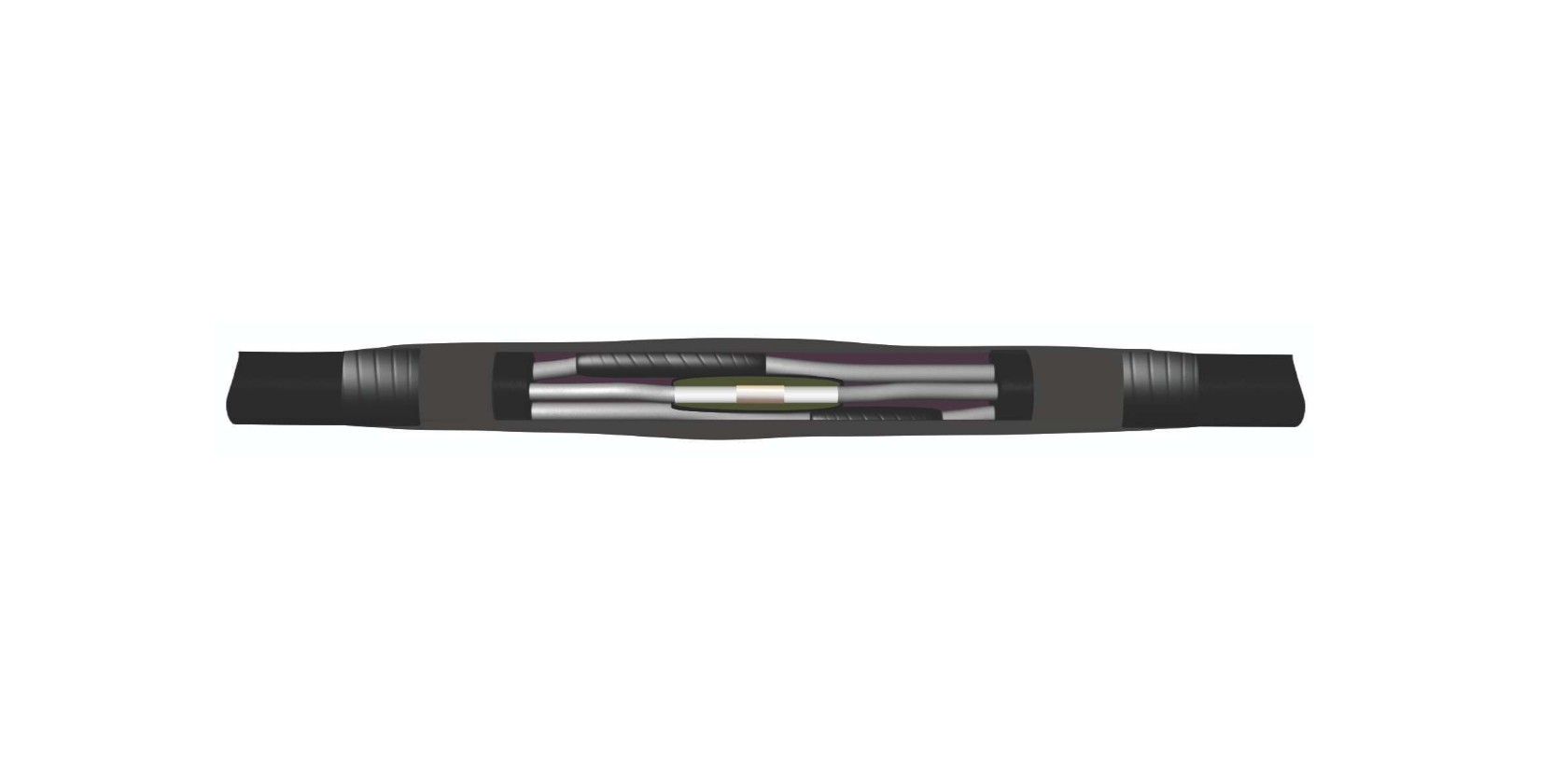

Муфта соединительная для трёхжильных кабелей с резиновой изоляцией на напряжение 6 кВ серии eks-6СЛХ-КГ.
Технология безогневого монтажа муфты для гибких кабелей с резиновой изоляцией на напряжение до 6 кВ:
- До соединения токопроводящих жил на кабель продевается защитная трубка холодной усадки, а на жилы продеваются жильные мини-муфты с предусаженными трубками холодной усадки с торцов;
- После соединения токопроводящих жил, на места соединения (на гильзы) устанавливаются жильные мини-муфты и заполняются диэлектрическим компаундом 40G. С помощью проводящей ленты восстанавливается экран жил;
- Затем весь сросток между срезами оболочек соединяемых кабелей обматывается стеклолентой 45, обеспечивая этим высокую прочность всей муфты на разрыв;
- Далее весь сросток обматывается высокоэффективной резиновой лентой 2228 с герметизирующим слоем и поверх усаживается трубка холодной усадки;
- С целью обеспечения плавного перехода и исключения задиров торцы трубки холодной усадки обматываются поочередно лентами 23 и VM;
- Финальным в монтаже муфты является обмотка всей трубки холодной усадки лентой 88Т-SC-38 в два слоя с заходом на оболочки кабелей.
Диапазон сечений в соединительной муфте без соединителей: 16-50мм2, 50-95 мм2, 120-150 мм2;
Диапазон сечений в соединительной муфте с гильзами под опрессовку: 16 мм2, 25 мм2, 35 мм2, 50 мм2, 70 мм2, 95 мм2, 120 мм2, 150 мм2.
Описание/видео по монтажу/инструкция по монтажу/сертификат муфта соединительная 6 кВ для кабеля с резиновой изоляцией:
