Муфта соединительная СЦБС-RWD-3-7×0,9

Муфты соединительные СЦБС-RWD и СЦБС-RWD-А

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Муфты подземные СЦБС-RWD предназначены для прямого соединения небронированных сигнально-блокировочных кабелей с пластмассовой оболочкой.

Муфты подземные СЦБС-RWD-A предназначены для прямого соединения сигнально-блокировочных кабелей с пластмассовой оболочкой с броней из стальных лент.

Муфты подземные СЦБС-RWD и СЦБС-RWD-A допускают вариант монтажа ОТВЕТВИТЕЛЬНОЙ муфты.

Техническое исполнение

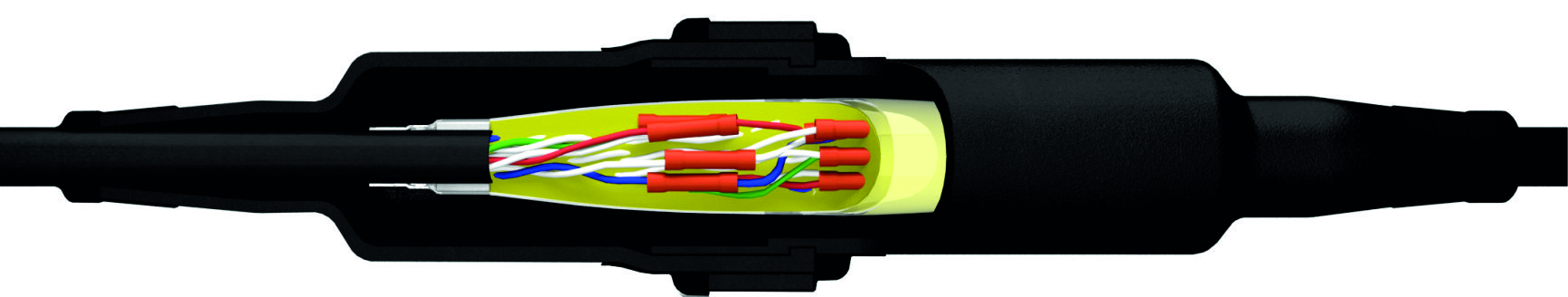

Муфты представляют собой полиэтиленовый корпус, состоящий из двух полумуфт с замком, а также набора герметизирующих материалов. Соединение жил кабеля выполняется с помощью изолированных обжимных гильзовых соединителей. После соединения жил кабеля, при монтаже муфты, предусмотрен компрессионный метод герметизации сростка. Для герметизации используется двухкомпонентный гидрофобный гель, которым заполняется сросток.

При использовании компрессионного метода монтажа гель заполняет и прилегающие к сростку участки кабеля, что гарантирует надежную защиту сростка от влаги. В муфтах СЦБС-RWD-A после внутренней герметизации производится соединение брони кабеля при помощи изолированного провода и роликовых пружин постоянного давления. После монтажа и герметизации сростка производится сборка замкового корпуса муфты. Герметизация корпуса выполняется с использованием мастичной ленты и специальной ленты ПВХ, обладающей высокой адгезией и эффектом памяти, обеспечивающей надёжную защиту. Муфты соответствуют требованиям «Правила прокладки кабелей устройств СЦБ ПР 32 ЦЩ 10.01-95», разрешены и рекомендованы к применению Департаментом автоматики, телемеханики и телекоммуникаций АО «НК «КТЖ», а также данной серии муфт присвоены коды СКМТР ОАО «РЖД».

Конструктивные особенности:

• корпус муфты и используемые герметизирующие материалы устойчивы к воздействиям агрессивных сред, возможным всепогодным условиям и ультрафиолету, что делает муфту надёжной и долговечной;
• муфта не подвержена разрушению блуждающими токами электротяги переменного тока;
• для герметизации муфты не требуется применение огня.

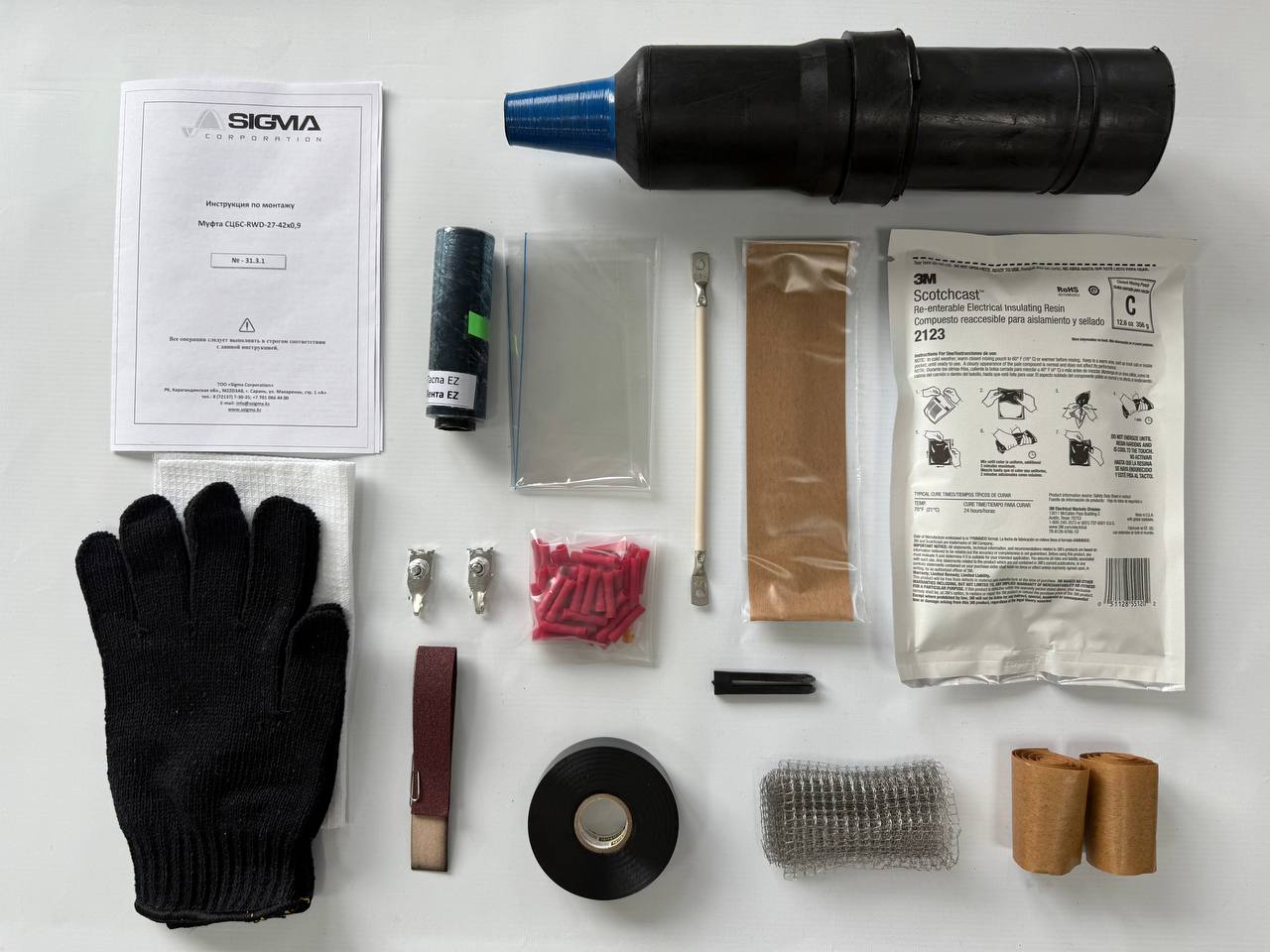

В комплект муфты входят:

1. Полиэтиленовый корпус;
2. Лента мастичная 2900R;
3. Лента 2229;
4. Лента EZ;
5. ПВХ лента 88;
6. Плёнка капрон-нейлоновая;
7. Щуп для замера длины среза конуса;
8. Гильзы изолированные;
9. ЭП – экранный провод;
10. Д - соединители экрана;
11. Экранная сетка медная;
12. Удаляемый компаунд;
13. ППД пружинные кольца (входит в комплекты для кабеля с бронёй);
14. Провод МЛГИ (входит в комплекты для кабеля с бронёй);
15. Армирующий материал “Apmor-Wrap” (входит в комплекты для кабеля с бронёй);
16. Наждачная бумага;
17. Перчатки.

Тип кабеля: СБЗПу, СБЗБбШп, СБВБПу, СБМВБПу, СБВБэпПу и другие.

Таблица для формирования заказа
