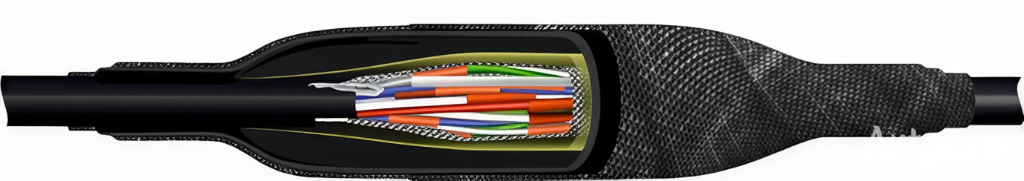

Муфта соединительная подземная МСХ-27-61×0,9 (1,0)

Муфты подземные соединительные МСХ и МСХ-А для кабелей типа СБПу, СБЗПу, СБВБПу и другие в пластмассовой оболочке

 БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Муфты подземные серий МСХ и МСХ-А предназначены для прямого соединения сигнально-блокировочных кабелей с полиэтиленовой изоляцией, без заполнения и с заполнением гидрофобным составом или с водоблокирующими материалами, в пластмассовой оболочке, без брони или с броней из стальных лент (версия муфт МСХ для кабелей без брони, версия муфт МСХ-А для кабелей с броней из стальных лент).

Муфты подземные МСХ и МСХ-А допускают вариант монтажа ответвительной муфты.

Соединение жил кабеля выполняется с помощью изолированных обжимных гильзовых соединителей. После соединения жил кабеля производится герметизация сростка муфты посредством заполнения компрессионным методом сростка двухкомпонентным удаляемым гелем. При использовании компрессионного метода монтажа гель заполняет и прилегающие к сростку участки кабеля, что гарантирует надежную защиту сростка от влаги. В муфтах версии МСХ-А после герметизации непосредственно сростка производится соединение брони кабелей при помощи изолированного провода и роликовых пружин постоянного давления. Наружная герметизация обеспечивается применением внешнего корпуса холодноусаживаемой муфты МСХхх и мастичной лентой 2900R. Трубки холодной усадки натянуты на удаляемый пластиковый корд и предустановлены на торцы муфты в заводских условиях, что в сочетании с высокоадгезивной мастикой обеспечивает необходимую герметизацию всей муфты при её установке. Армирование корпуса муфты с целью обеспечения механической защиты во всех видах муфт МСХ производится структурным материалом «Armor-Wrap».

Муфты МСХ и МСХ-А соответствуют требованиям «Правила прокладки кабелей устройств СЦБ ПР 32 ЦЩ 10.01-95.

Конструктивные особенности:

• Корпус муфты и используемые герметизирующие материалы устойчивы к воздействиям агрессивных сред, возможным всепогодным условиям и ультрафиолету, что делает муфту надёжной и долговечной;
• Муфта не подвержена разрушению блуждающими токами электротяги переменного тока;
• Для монтажа муфты не требуется применение огня;
• Минимальный набор материалов, используемый при монтаже муфты;
• Технологичный холодноусаживаемый корпус.

Тип кабеля: СБПу, СБЗПу, СБЗБбШп, СБВБПу, СБМВБПу, СБВБэпПу и другие.

Таблица для формирования заказа
