Муфта восстановительная соединительная подземная MCXAз-E-3-7×0,9-А

Муфты ВОССТАНОВИТЕЛЬНЫЕ подземные соединительные серий МСХА-Е и МСХАз-Е

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Муфты подземные МСХА-Е и МСХАз-Е применяются при аварийном сращивании повреждённого сигнально-блокировочного кабеля типа СБПЗАБпГ, СБЗПсЭаПсБбШп. В данном случае речь идёт об увеличенной длине сростка соединяемых сигнально-блокировочных кабелей с металлической (алюминиевая или свинцовая) оболочкой и кабелей с экраном из алюминиевых проволок, когда в результате повреждения кабеля для соединения жил нужно дополнительно использовать жильные вставки.

Муфты подземные МСХА-Е-А и МСХАз-Е-А применяются для соединения сигнально-блокировочных кабелей типа СБПЗАБпГ, СБПЗАуБпГ, СБПЗАБпШп, СБПЗАуБпШп, СБЗПсЭаПс, СБЗПсЭаВ, СБЗПсЭаПсБбШп, СБВБПсЭаПс и т.д., с металлической (алюминиевая или свинцовая) оболочкой и кабелей с экраном из алюминиевых проволок с бронёй из стальных лент.

Муфты подземные МСХА-Ез и МСХАз-Е-А предназначены для эксплуатации в тяжёлых условиях (заболоченность, агрессивная среда и т.п.)

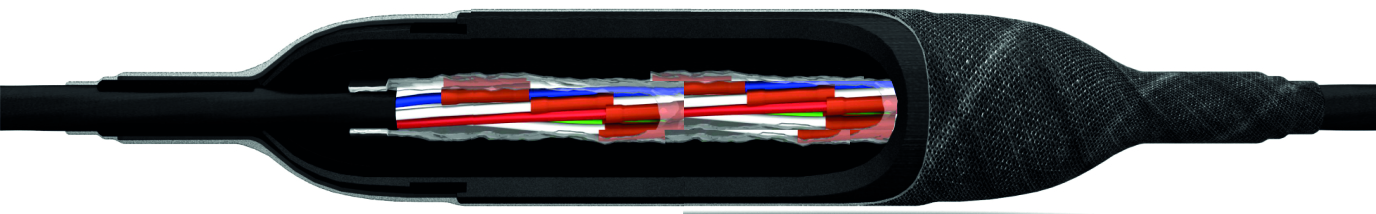

Соединение жил кабеля выполняется с помощью изолированных обжимных гильзовых соединителей. Восстановление поясной изоляции производится прозрачной виниловой лентой EZ. Восстановление электрической целостности металлических оболочек кабеля и экранов, выполненных из алюминиевых проволок, обеспечивается применением гибкой медной шины и роликовых пружин постоянного давления. В муфтах версий МСХА-А и МСХАз-А производится соединение брони кабелей при помощи изолированного провода и роликовых пружин постоянного давления. Герметизация обеспечивается применением трехсоставного корпуса, состоящего из средней части и торцевых холодноусаживаемых полумуфт МСХП. Трубки холодной усадки натянуты на удаляемый пластиковый корд и предустановлены с двух сторон на полумуфты в заводских условиях. После соединения жил и восстановления электрической целостности металлических оболочек, включая экраны из алюминиевой проволоки и брони кабелей на сросток надвигается средняя часть корпуса муфты и с торцов устанавливаются полумуфты МСХП, что в сочетании с высокоадгезивной мастикой обеспечивает необходимую герметизацию всей муфты при её установке. Внутренняя полость корпуса в муфтах серии МСХАз-Е дополнительно заполняется удаляемым компаундом, что в свою очередь обеспечивает возможность эксплуатировать муфту в тяжелых условиях (заболоченность, агрессивная среда и т.п.). Армирование корпуса муфты во всех видах муфт типа МСХА-Е производится структурным материалом «Armor-Wrap».

Муфты соответствуют требованиям «Правила прокладки кабелей устройств СЦБ ПР 32 ЦЩ 10.01-95».

Конструктивные особенности:

• Корпус муфты и используемые герметизирующие материалы устойчивы к воздействиям агрессивных сред, возможным всепогодным условиям и ультрафиолету, что делает муфту надёжной и долговечной;
• Электроизоляционный двухкомпонентный удаляемый компаунд (в муфтах серии МСХАз);
• Муфта не подвержена разрушению блуждающими токами электротяги переменного тока;
• Для герметизации муфты не требуется применение огня;
• Минимальный набор материалов, используемый при монтаже муфты;
• Технологичный холодноусаживаемый корпус.

В комплект муфты входят:

1. Корпуса полумуфт МСХП;
2. Средняя часть корпуса муфты;
3. Гильзы изолированные;
4. ЭП – экранный провод;
5. Гибкая медная шина МЛГ (для муфт МСХАз-Е-А);
6. Д - соединители экрана;
7. ПДД пружинные кольца;
8. Лента ПВХ;
9. Экранная сетка медная;
10. Стрейч-лента;
11. Лента мастичная (серая);
12. Удаляемый компаунд (для заполняемых муфт МСХАз-Е);
13. Воронка (для заполняемых муфт МСХАз-Е);
14. Заглушка (для заполняемых муфт МСХАз-Е);
15. Armor-Wrap;
16. Наждачная бумага;
17. Перчатки.

Тип кабеля: СБПЗАБпГ, СБПЗАуБпГ, СБПЗАБпШп, СБПЗАуБпШп, СБВБАБпШп, СБВБАуБпШп, СБЗПсЭаПс, СБЗПсЭаВ, СБЗПсЭаПсБбШп, СБВБПсЭаПс и другие.

Таблица для формирования заказа на муфты для сигнально-блокировочных кабелей с металлической (алюминиевая или свинцовая) оболочкой и для кабелей с броней из алюминиевых проволок
