Муфта соединительная подземная МСХА-9-24×0,9(1,0)-А

Муфты соединительные МСХА и МСХА-А для кабелей в металлической оболочке или с экраном из алюминиевых проволок типа СБПЗАБпГ, СБВБАБпШп, СБЗПсЭаПсБбШп и другие.

Муфты для сигнально-блокировочных кабелей В МЕТАЛЛИЧЕНСКОЙ ОБОЛОЧКЕ или с экраном из АЛЮМИНИЕВЫХ ПРОВОЛОК

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Муфты подземные МСХА и МСХА-А предназначены для прямого соединения сигнально-блокировочных кабелей с полиэтиленовой изоляцией, с заполнением гидрофобным составом или с водоблокирующими материалами, в металлической оболочке или с экраном из алюминиевых проволок в пластмассовой оболочке, без брони или с броней из стальных лент (версия МСХА для кабелей без брони, версия МСХА-А для кабелей с броней из стальных лент).

Техническое исполнение:

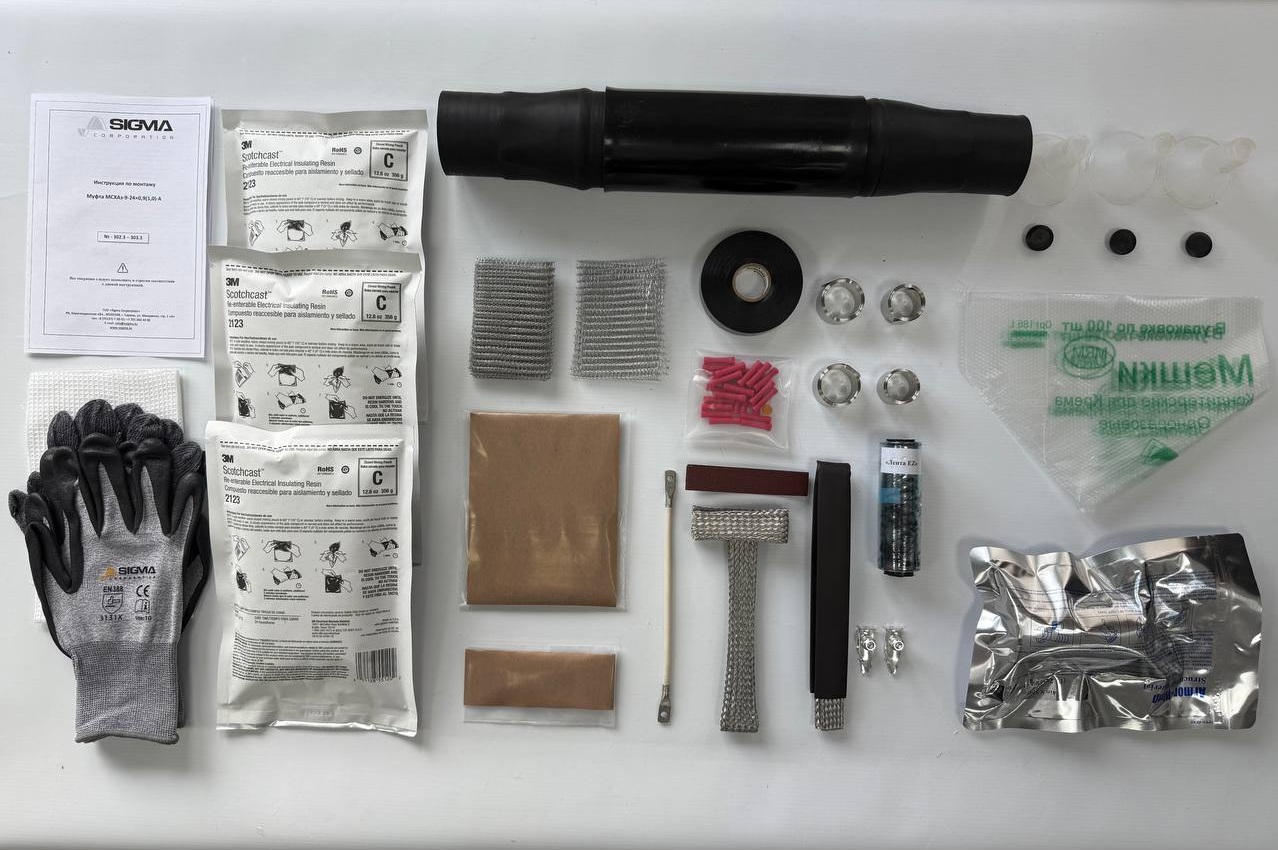

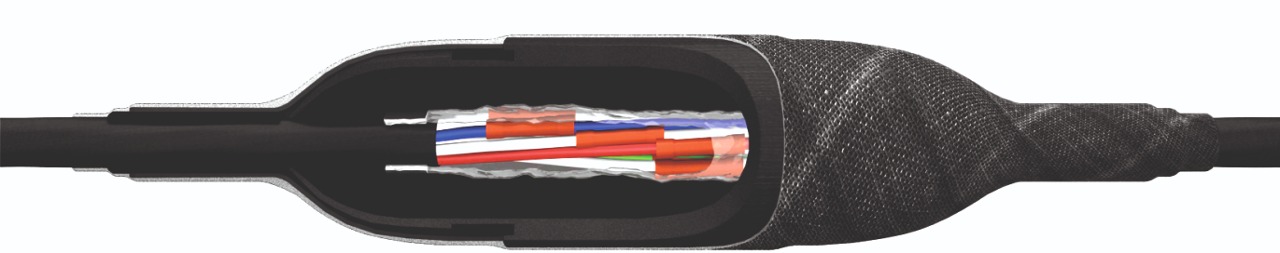

Комплект муфты состоит из корпуса муфты МСХхх, на торцы которого в заводских условиях предустановлены трубки холодной усадки, обеспечивающие необходимую внешнюю герметизацию, а также набора герметизирующих материалов, включая двухкомпонентный удаляемый гель для герметизации непосредственно сростка компрессионным методом, и соединительных деталей, необходимых для полного сращивания кабелей. Соединение жил кабеля выполняется с помощью изолированных обжимных гильзовых соединителей. После соединения жил кабеля сросток компрессионным методом заполняется двухкомпонентным гелем. При использовании компрессионного метода монтажа гель заполняет и прилегающие к сростку участки кабеля, что гарантирует надежную защиту сростка от влаги. Экранирование сростка производится медной сеткой. Армирование корпуса муфты с целью обеспечения механической защиты в муфтах МСХА и МСХА-А производится структурным материалом «Armor-Wrap».

Отличия муфт версий МСХА и МСХА-А от муфт версий МСХ и МСХ-А:

1. Соединение металлических оболочек кабеля или экранов из алюминиевых проволок. В муфтах версий МСХА и МСХА-А в отличии от муфт версий МСХ и МСХ-А дополнительно обеспечивается соединение металлических оболочек кабелей или экранов из алюминиевой проволоки в зависимости от типа кабеля. Надежность соединения, обеспечивающая стабильную работу под воздействием токовых нагрузок блуждающих наведенных токов, обеспечивается применением специальной шины заземления с блокиратором, которая удерживается под постоянным давлением на металлических оболочках или экранах из алюминиевых проволок роликовыми пружинами постоянного давления в режиме дублирования участков соединения.
2. Комплекты муфт для бронированных кабелей. Бронепокровы кабелей соединяются дополнительной изолированной шиной заземления с фиксацией роликовыми пружинами постоянного давления.

Муфты соответствуют требованиям «Правила прокладки кабелей устройств СЦБ ПР 32 ЦЩ 10.01-95».

Конструктивные особенности:

• Используемые герметизирующие материалы устойчивы к воздействиям агрессивных сред, возможным всепогодным условиям и ультрафиолету, что делает муфту надежной и долговечной;
• Муфта не подвержена разрушению блуждающими токами электротяги переменного тока;
• Для монтажа муфты не требуется применение огня;
• Технологичный холодноусаживаемый корпус;
• Муфта предназначены для эксплуатации в условиях продольных растягивающих усилий (в т. ч. движение почвы).

Тип кабеля: СБПЗАБпГ, СБПЗАуБпГ, СБПЗАБпШп, СБПЗАуБпШп, СБВБАБпШп, СБВБАуБпШп, СБЗПсЭаПс, СБЗПсЭаВ, СБЗПсЭаПсБбШп, СБВБПсЭаПс и другие.

Таблица для формирования заказа

Примечания:

• При необходимости заказа муфт для сигнально-блокировочных кабелей с многопроволочными токопроводящими жилами из медной мягкой проволоки добавляется в наименование муфты аббревиатура «М». Пример наименования: «МСХА-М-9-24×1,0» – для кабелей без брони, «МСХА-М-9-24×1,0-А» – для кабелей с броней.
