Муфта подземная тройниковая МВСХ-Т-40/4-ЛГ

Муфта подземная тройниковая МВСХ-Т

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Муфта тройниковая МВСХ-Т предназначена для организации перпендикулярного ответвления (отпая) от магистральной кабельной линии связи на симметричных высокочастотных кабелях, эксплуатируемых под избыточным воздушным давлением и прокладываемых в земляном полотне железных дорог или кабельных сооружениях.

Техническое исполнение

Муфта состоит из Т-образного полиэтиленового корпуса, холодноусаживаемых полумуфт и набора дополнительных материалов.

Герметизация обеспечивается применением холодноусаживаемых полумуфт версии МСХП, которые с трёх сторон фиксируют Т-образные части корпуса муфты. Трубки холодной усадки натянуты на удаляемый пластиковый корд и предустановлены на торцы трех полумуфт в заводских условиях, что в сочетании с высоко адгезивной мастикой обеспечивает необходимую герметизацию всей муфты при её установке. Армирование корпуса муфты МВСХ-Т производится структурным материалом «Armour Tape».

Муфта МВСХ-Т соответствует требованиям 410405-ТМП «Кабельные линии дальней связи железнодорожного транспорта. Линейные сооружения» ШП-43-04.

Конструктивные особенности:

• корпус муфты и используемые герметизирующие материалы устойчивы к воздействиям агрессивных сред, возможным
• всепогодным условиям и ультрафиолету, что делает муфту надёжной и долговечной;
• муфта не подвержена разрушению блуждающими токами электротяги переменного тока;
• в муфте обеспечивается гальванический контакт оболочки с бронёй кабеля;
• для герметизации муфты не требуется применение огня;
• установку муфты можно производить при остаточном избыточном давлении в кабельной линии, что значительно упрощает и ускоряет её монтаж;
• технологичный холодноусаживаемый корпус.

В комплект муфты входят:

1. Корпус МСХ-Т с полумуфтами;
2. Экранные провода;
3. Экранные шины;
4. Соединители экрана;
5. ПДД пружинные кольца;
6. Лента ПВХ;
7. Экранная сетка медная;
8. Стрейч-лента;
9. Лента мастичная (серая);
10. Лента, армирующая «Armor-Wrap»;
11. Набор вспомогательных материалов;
12. Перчатки.

Таблица для формирования заказа

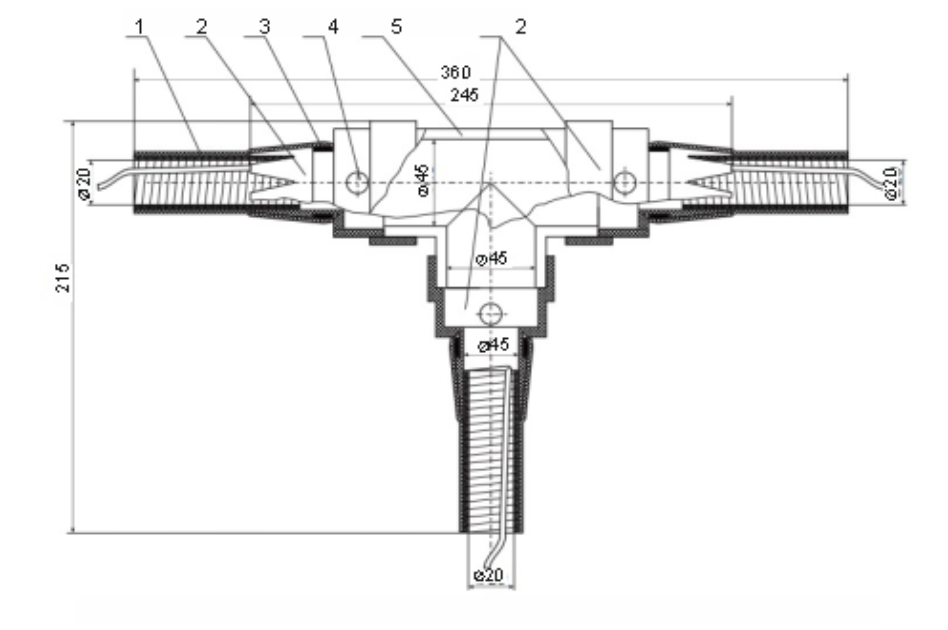

• Рис. 1 - Корпус муфты для кабеля ёмкостью до 7 четвёрок

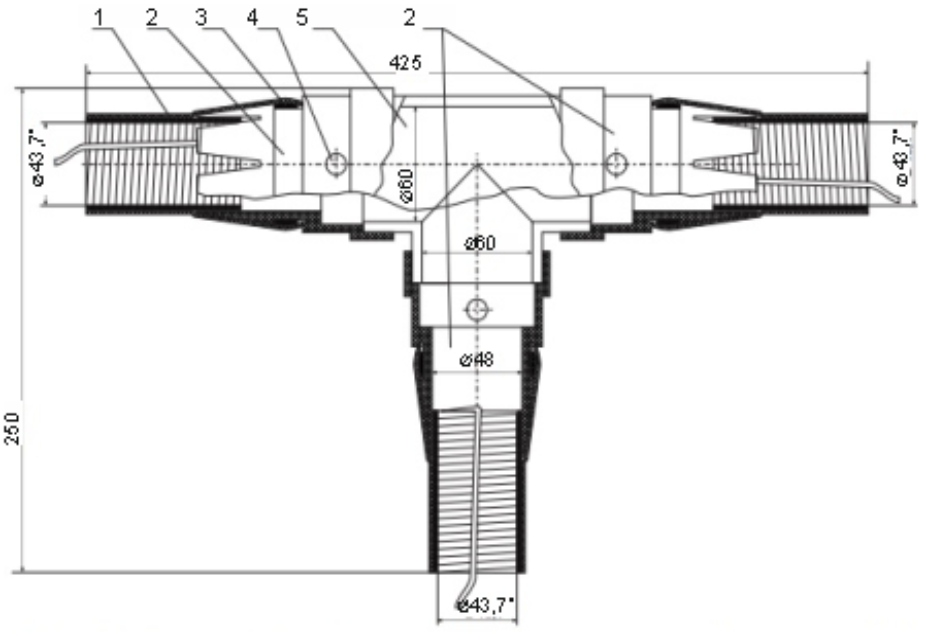

• Рис 2. Корпус муфты для емкости кабеля до 14 четвёрок
