Муфта подземная тройниковая MCXз-T-3-24×0,9-А

Муфты подземные тройниковые МСХз-Т и МСХАз-Т

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Муфты подземные тройниковые МСХз-Т и МСХз-Т-А предназначены для сращивания строительных длин с ответвлением сигнально-блокировочных небронированных и бронированных   кабелей с полиэтиленовой изоляцией, без заполнения и с заполнением гидрофобным составом, включая кабели с водоблокирующим заполнением, с медными жилами сечением от 0,63 до 1,5 мм2 (диаметром от 0,9 до 1,6 мм), рассчитанных на номинальное напряжение 380 В переменного тока частотой 50 Гц или 660 В постоянного тока.

Муфты подземные тройниковые МСХАз-Т и МСХАз-Т-А предназначены для сращивания строительных длин с ответвлением сигнально-блокировочных небронированных и бронированных кабелей с полиэтиленовой изоляцией, без заполнения и с заполнением гидрофобным составом, включая кабели с водоблокирующим заполнением, с экраном из алюминиевых проволок или алюминиевой оболочки, выполняющей роль экрана, с медными жилами сечением от 0,63 до 1,5 мм2 (диаметром от 0,9 до 1,6 мм), рассчитанных на номинальное напряжение 380 В переменного тока частотой 50 Гц или 660 В постоянного тока.

Муфты подземные МСХз-Т и МСХАз-Т, МСХз-Т-А и МСХАз-Т-А предназначены для эксплуатации в тяжёлых условиях (заболоченность, агрессивная среда, вечная мерзлота и т.п.)

Техническое исполнение

Соединение жил кабеля выполняется с помощью изолированных обжимных гильзовых соединителей. Восстановление поясной изоляции производится прозрачной виниловой лентой EZ. Восстановление электрической целостности металлических оболочек кабеля и экранов, выполненных с алюминиевых проволок, обеспечивается применением гибкой медной шины и роликовых пружин постоянного давления. В муфтах версий МСХА-Т-А и МСХАз-Т-А производится соединение брони кабелей при помощи изолированных проводов и роликовых пружин постоянного давления. Герметизация обеспечивается применением холодноусаживаемых полумуфт версии МСХП, которые с трёх сторон фиксируют Т-образные части корпуса муфты. Трубки холодной усадки натянуты на удаляемый пластиковый корд и предустановлены на торцы трёх полумуфт в заводских условиях, что в сочетании с высокоадгезивной мастикой обеспечивает необходимую герметизацию всей муфты при её установке, Внутренняя полость тройниковой муфты заполняется удаляемым компаундом, что в свою очередь обеспечивает возможность эксплуатировать тройниковую муфту в тяжёлых условиях (заболоченность, агрессивная среда и т.п.).

Армирование корпуса муфты во всех видах муфт МСХА производится структурным материалом «Armor-Wrap».

Муфты соответствуют требованиям «Правила прокладки кабелей устройств СЦБ ПР 32 ЦЩ 10.01-95».

Конструктивные особенности:

• Корпус муфты и используемые герметизирующие материалы устойчивы к воздействиям агрессивных сред, возможным всепогодным условиям и ультрафиолету, что делает муфту надёжной и долговечной;
• Электроизоляционный двухкомпонентный удаляемый компаунд;
• Муфта не подвержена разрушению блуждающими токами электротяги переменного тока;
• Для герметизации муфты не требуется применение огня;
• Минимальный набор материалов, используемый при монтаже муфты;
• Технологичный холодноусаживаемый корпус.

В комплект муфты входят:

1. Корпус МСХ-Т;
2. Гильзы изолированные;
3. ЭП – экранные провода;
4. Гибкая медная шина МЛГИ(для муфт МСХз-Т-А и МСХАз-Т-А);
5. Д - соединители экрана;
6. ПДД пружинные кольца(для муфт МСХз-Т-А для бронированных стальной лентой кабелей с оболочкой);
7. Лента ПВХ;
8. Экранная сетка медная;
9. Стрейч-лента;
10. Лента мастичная (серая);
11. Удаляемый компаунд;
12. Воронки;
13. Заглушки;
14. Armor-Wrap;
15. Наждачная бумага;
16. Перчатки.

Тип кабеля: СБЗПу, СБЗБбШп, СБПЗАБпГ, СБПЗАуБпГ, СБПЗАБпШп, СБПЗАуБпШп, СБЗПсЭаПс, СБЗПсЭаВ, СБЗПсЭаПсБбШп, СБВБПсЭаПс и другие.

Таблица для формирования заказа

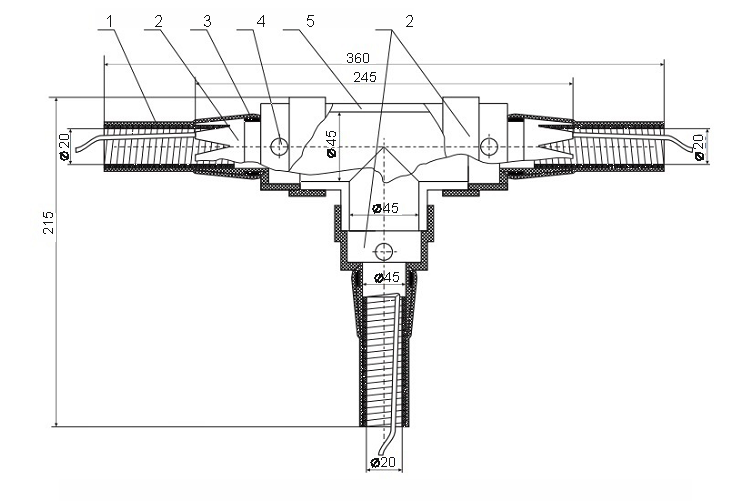

• Рис. 1 - Корпус муфты для кабеля ёмкостью до 24 жил (12 пар)

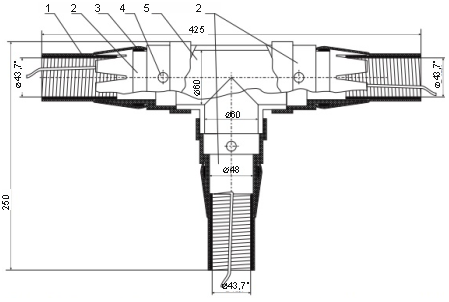

• Рис 2. Корпус муфты для емкости кабеля до 61 жилы (30 пар)
