БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Муфты ССК, ВССК компрессионные с замковым полиэтиленовым корпусом для кабелей типа ТПП, ёмкостью от 10 до 600 пар, не находящихся под избыточным воздушным давлением.

Муфты ССК и ВССК устанавливаются в грунте, колодцах кабельной канализации, коллекторах и тоннелях.

Муфты ССК — прямые. Муфты ВССК — разветвительные.

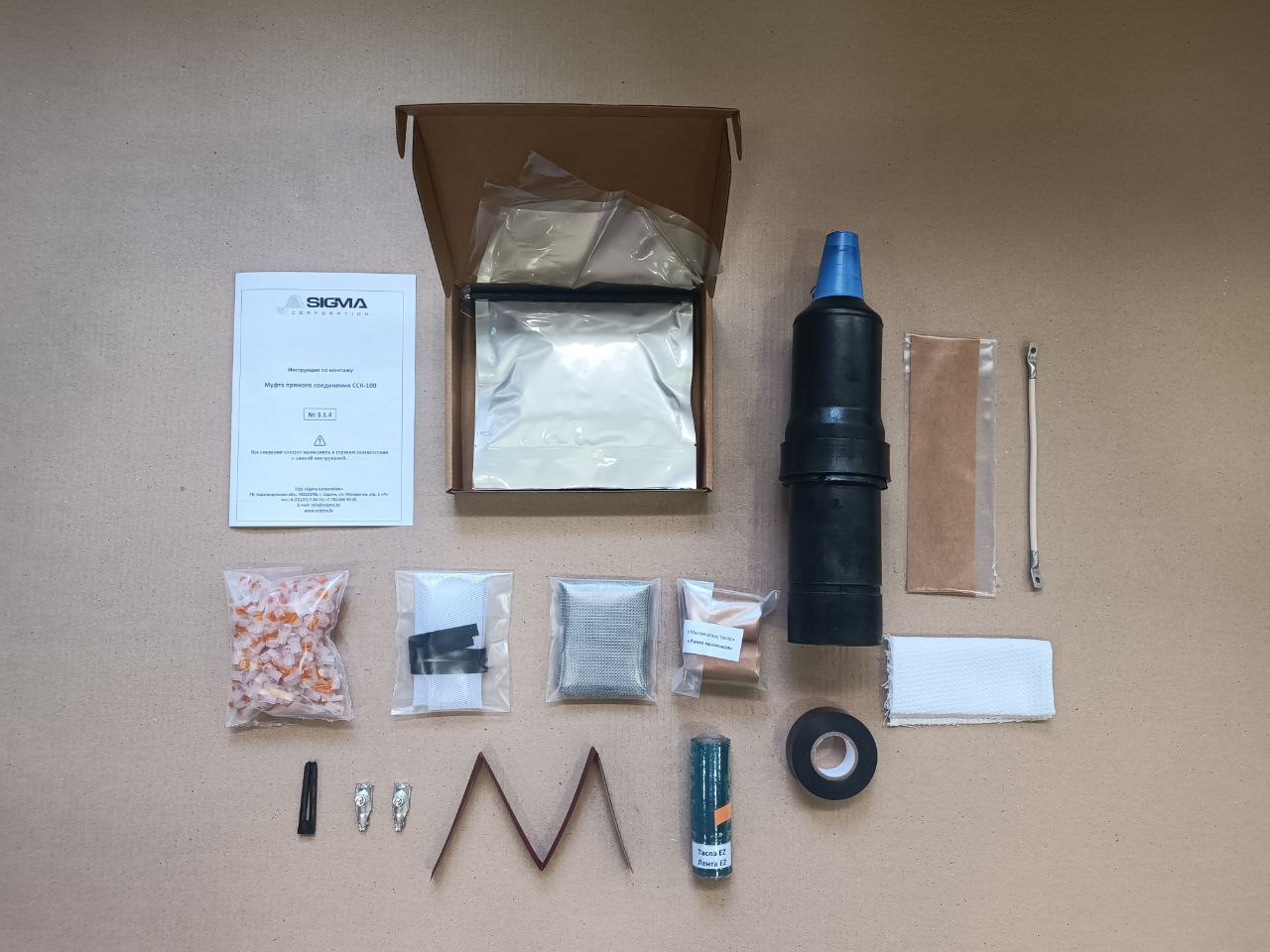

В комплект муфты входят:

Замковый полиэтиленовый корпус муфты;
Экранные соединители 4460D, 4462;
Экранная перемычка;
Экранный провод;
Соединители UY2 (соединительные) UR2 (для подпаралеливания), на кабелях более 50 пар модульные соединители на 10 пар - S10, на 25 пар - S25;
Лента P3F или сетка объемная;
Сетка экранирующая;
Лента мастичная 2900R;
Конверт пластиковый и лента EZ;
Гель 8882;
ПВХ лента 88;
Лента мастичная 2229.

Примечание

В муфтах ВССК стандартное количество ответвлений равно трем.

В муфтах ВССК 10, ВССК 20 количество ответвлений равно двум.

*При использовании комплекта 4460-К количество ответвлений можно увеличить.

Таблица формирования заказа на муфты ССК, ВССК

Ёмкость кабеля, пар	Тип муфты	Тип соединителя*	Наименование
Ёмкость кабеля, пар	Тип муфты	Тип соединителя*	Полное восстановление экранной целостности - эп
10	соединительная	UY2	Муфта ССК 10 (7/13)-1-эп
20	соединительная		Муфта ССК 20 (11/20Е)-1-эп
30	соединительная		Муфта ССК 30 (13/25)-1-эп
50	соединительная		Муфта ССК 50 (13/25Е)-1-эп
100	соединительная		Муфта ССК 100 (20/23)-1-эп
10	разветвительная		Муфта ВССК 10 (7/13)-1-эп
20	разветвительная		Муфта ВССК 20 (11/20Е)-1-эп
30	разветвительная		Муфта ВССК 30 (13/25)-1-эп
50	разветвительная		Муфта ВССК 50 (13/25Е)-1-эп
100	разветвительная		Муфта ВССК 100 (20/23)-1-эп
200	соединительная	S10	Муфта ССК 200 (24/52)-S10-эп
300	соединительная		Муфта ССК 300 (24/52)-S10-эп
400	соединительная		Муфта ССК 400 (40/62)-S10-эп
500	соединительная		Муфта ССК 500 (40/62)-S10-эп
600	соединительная		Муфта ССК 600 (40/62)-S10-эп
200	разветвительная		Муфта ВССК 200 (24/52)-S10-эп
300	разветвительная		Муфта ВССК 300 (24/52)-S10-эп
400	разветвительная		Муфта ВССК 400 (40/62)-S10-эп
500	разветвительная		Муфта ВССК 500 (40/62)-S10-эп
600	разветвительная		Муфта ВССК 600 (40/62)-S10-эп

*В зависимости от типа соединителя цифра кода в наименовании комплекта будет изменяться

Тип соединителя	Код соединителя	Наименование комплекта
UY2	1	Муфта ССК 100 (20/23)-1-эп
UR	2	Муфта ССК 100 (20/23)-2-эп
9700	S10C	Муфта ССК 100 (20/23)-S10-эп
4000D	S25C	Муфта ССК 100 (20/23)-S25-эп
