БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

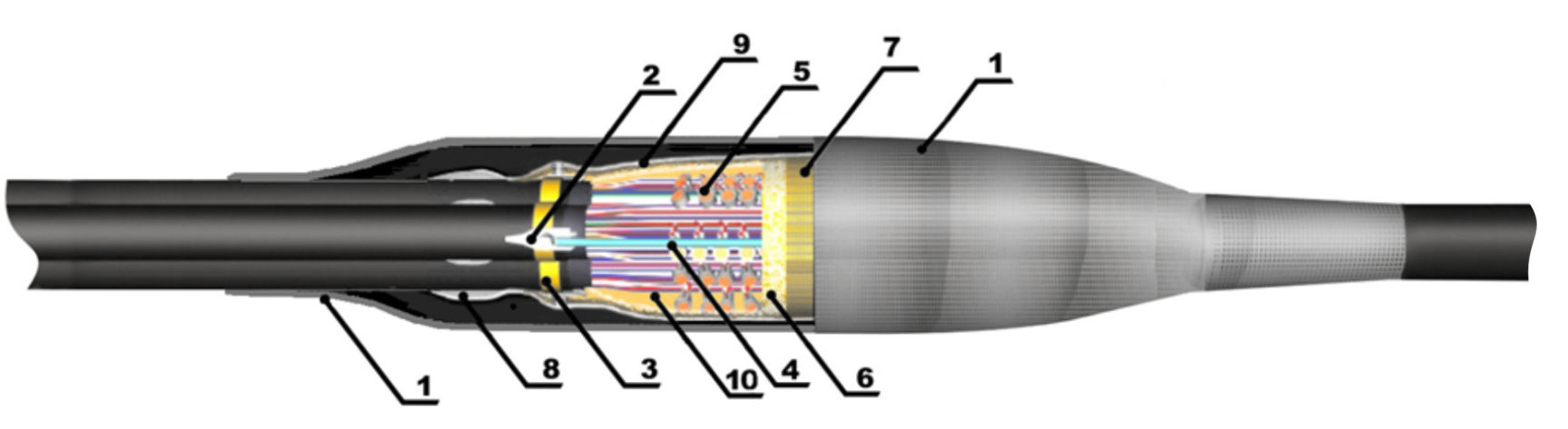

Муфты ССК (арм.), ВССК (арм.) компрессионные для кабелей типа ТПП, ёмкостью от 10 до 600 пар, не находящихся под избыточным воздушным давлением
Компрессионные муфты ССК (арм.) и ВССК (арм.) устанавливаются в грунте, колодцах кабельной канализации, коллекторах и тоннелях. Муфты ССК (арм.) — прямые. Муфты ВССК (арм.) — разветвительные.
В комплект муфт входят:
- Армирующая лента «Armorwrap»;
- Экранные соединители 4460D и 4462;
- Экранная перемычка;
- Экранный провод;
- Соединители UY2 (соединительные), UR2 (для подпаралеливания), на кабелях более 50 пар модульные соединители на 10 пар S10, на 25 пар S25;
- Сетка объемная;
- Сетка экранирующая;
- Лента мастичная 2900R и лента ПВХ;
- Пластиковый конверт, лента EZ;
- Гель 8882.
Примечание
В муфтах ССК (арм.) и ВССК (арм.) механическая прочность сростка обеспечивается армирующей лентой «Armorwrap».
Данные муфты предпочтительно использовать на бронированных кабелях.
В муфтах ВССК 10 (арм.) и ВССК 20 (арм.) стандартное количество ответвлений равно двум, однако, при использовании комплекта 4460-К количество ответвлений можно увеличить.
Таблица формирования заказа на муфты ССК (арм.), ВССК (арм.)
Ёмкость кабеля, пар | Тип муфты | Тип соединителя* | Наименование |
Полное восстановление экранной целостности - эп | |||
10 | прямая | UY2 | Муфта ССК 10 (арм.)-1-эп |
20 | Муфта ССК 20 (арм.)-1-эп | ||
30 | Муфта ССК 30 (арм.)-1-эп | ||
50 | Муфта ССК 50 (арм.)-1-эп | ||
100 | Муфта ССК 100 (арм.)-1-эп | ||
10 | разветвительная | Муфта ВССК 10 (арм.)-1-эп | |
20 | Муфта ВССК 20 (арм.)-1-эп | ||
30 | Муфта ВССК 30 (арм.)-1-эп | ||
50 | Муфта ВССК 50 (арм.)-1-эп | ||
100 | Муфта ВССК 100 (арм.)-1-эп | ||
200 | прямая | S10 | Муфта ССК 200 (арм.)-S10-эп |
300 | Муфта ССК 300 (арм.)-S10-эп | ||
400 | Муфта ССК 400 (арм.)-S10-эп | ||
500 | Муфта ССК 500 (арм.)-S10-эп | ||
600 | Муфта ССК 600 (арм.)-S10-эп | ||
200 | разветвительная | Муфта ВССК 200 (арм.)-S10-эп | |
300 | Муфта ВССК 300 (арм.)-S10-эп | ||
400 | Муфта ВССК 400 (арм.)-S10-эп | ||
500 | Муфта ВССК 500 (арм.)-S10-эп | ||
600 | Муфта ВССК 600 (арм.)-S10-эп |
*В зависимости от типа соединителя цифра кода в наименовании комплекта будет изменяться
Тип соединителя | Код соединителя | Наименование комплекта |
UY2 | 1 | Муфта ССК 100 (арм.)-1-эп |
UR | 2 | Муфта ССК 100 (арм.)-2-эп |
9700 | S10C | Муфта ССК 100 (арм.)-S10-эп |
4000D | S25C | Муфта ССК 100 (арм.)-S25-эп |
