Маркер GМ-83-1500 (пассивный) для газовых трубопроводов

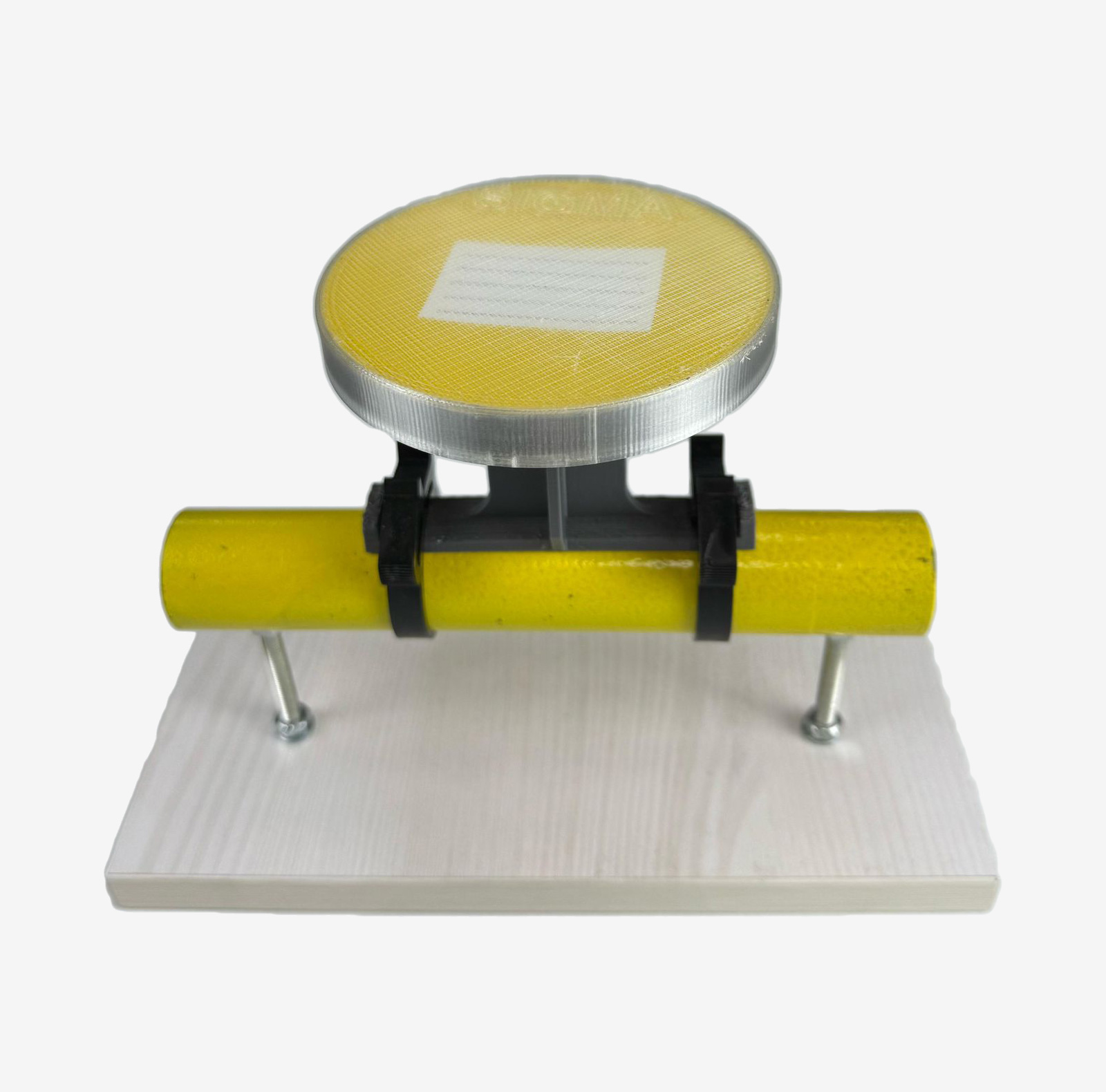

Маркер электронный Т-образный пассивный для газовых трубопроводов

Назначение и область применения

Маркер электронный Т-образный SIGMA предназначен для долговременной метки и последующего поиска подземных видов коммуникаций при помощи радиолокационного локатора.

Маркеры устойчивы к внешним механическим и климатическим воздействиям и могут использоваться в условиях широкого диапазона температур и влажности, в том числе в заболоченных грунтах и в агрессивных средах.

Принцип действия пассивного маркера

Маркер содержит пассивный резонатор, настроенный на необходимую маркируемой коммуникации частоту. При облучении радиоволнами от локатора он переизлучает сигнал, позволяя точно определить его местоположение под землей. Маркер возможно отыскать любым локатором способным генерировать и принимать сигнал, в диапазон действия которого попадает частота. На сегодняшний день подходящие локаторы/маркероискатели широко распространены на рынке, что в свою очередь облегчает подбор необходимого оборудования.

Принцип действия интеллектуального маркера

Принцип работы интеллектуального маркера схож с принципом работы пассивного, но имеет функцию сохранения географических координат, записи данных о коммуникации и прочей информации, связанной с выполнением работ.

Основные технические особенности:

1. Конструкция, полностью исключающая попадание влаги;
2. Надежное крепление на маркируемой коммуникации, позволяющая точно определить искомую коммуникацию;
3. Поиск возможен любым трассомаркероискателем, работающим в заявленном диапазоне частот.

Основные технические характеристики:

1. Тип: пассивный резонансный маркер;
2. Диапазон обнаружения: до 1,5 м.;
3. Материал корпуса: ПНД (корпус), Поликарбонат (крышка);
4. Степень защиты: IP68;
5. Диапазон рабочих температур: -40...+70°C;
6. Срок службы: не менее 25 лет;
7. Цвета корпуса: серый/чёрный;
8. Крепление: два фиксирующих элемента с храповым механизмом (механизм, обеспечивающий ход крепления в одну сторону за счет наклона зубьев и предотвращающий противоход крепления), фиксируемые на опорной части, расположенной на маркируемой коммуникации;
9. Маркер плоский типа «таблетка».

Линейные размеры

• Внешний диаметр корпуса: Ø99,5 мм
• Диаметр посадочной части: Ø92 мм
• Высота маркера: 73 мм
• Длина опорной части маркера 100 мм
• Радиусы закруглений корпуса: R10, R25, R30, R34
