Маркер колодезный W-СМ-ID-101,4-1500 (интеллектуальный) для кабеля связи, телекоммуникации

Маркер колодезный электронный интеллектуальный для кабеля связи, телекоммуникации

Назначение и область применения

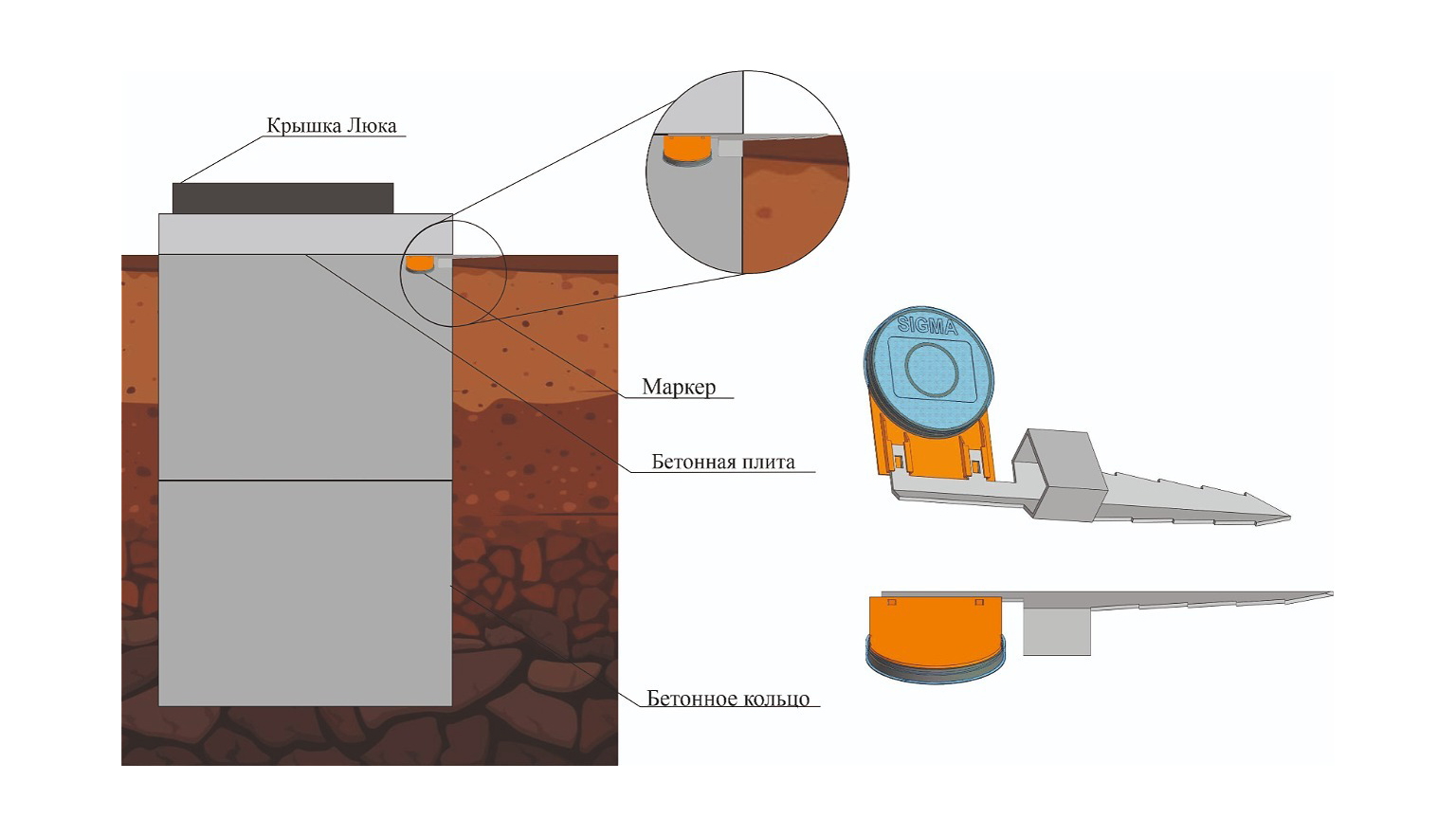

Маркер электронный колодезный SIGMA предназначен для долговременной метки и последующего поиска коммуникационных колодцев при помощи радиолокационного локатора. Маркер крепится непосредственно под крышкой колодца.

Маркеры устойчивы к внешним механическим и климатическим воздействиям и могут использоваться в условиях широкого диапазона температур и влажности.

Принцип действия пассивного колодезного маркера

Маркер содержит пассивный резонатор, настроенный на необходимую маркируемой коммуникации частоту. При облучении радиоволнами от локатора он переизлучает сигнал, позволяя точно определить местоположение коммуникационного колодца. Маркер возможно отыскать любым локатором способным генерировать и принимать сигнал, в диапазон действия которого попадает частота. На сегодняшний день подходящие локаторы/маркероискатели широко распространены на рынке, что в свою очередь облегчает подбор необходимого оборудования.

Принцип действия интеллектуального колодезного маркера

Принцип работы интеллектуального маркера схож с принципом работы пассивного, но имеет функцию сохранения географических координат, записи данных о коммуникации и прочей информации, связанной с выполнением работ.

Основные технические особенности:

1. Конструкция, полностью исключающая попадание влаги;
2. Надежное крепление под крышкой коммуникационного колодца, позволяющая точно определить искомую коммуникацию;
3. Поиск возможен любым трассомаркероискателем, работающим в заявленном диапазоне частот.

Основные технические характеристики:

1. Тип: резонансный маркер;
2. Диапазон обнаружения: до 1,5 м.;
3. Материал корпуса: ПНД (корпус), Поликарбонат (крышка);
4. Степень защиты: IP68;
5. Диапазон рабочих температур: -40...+70°C;
6. Срок службы: не менее 25 лет;
7. Цвета корпуса: серый/чёрный;
8. Нескользящий кронштейн, для размещения в полости стенки колодца;
9. Маркер плоский типа «таблетка».

Линейные размеры:

• Внешний диаметр корпуса: Ø99,5 мм
• Диаметр посадочной части: Ø92 мм

Таблица для формирования заказа
