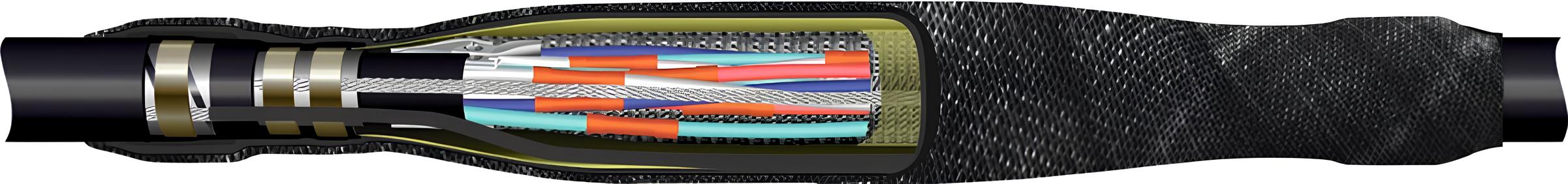

Муфта ремонтная подземная Рем-СЦБCA-RWD-27-42×0,9(1,0)-А

Муфты ремонтные подземные Рем-СЦБСА-RWD-А без разрыва кабеля для кабелей в металлической оболочке или с экраном из алюминиевых проволок с бронёй из стальных лент типа СБПЗАБпГ, СБВБАБпШп, СБЗПсЭаПсБбШп и другие

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Муфты ремонтные подземные и Рем-СЦБСА-RWD-А предназначены для восстановления структуры поврежденного участка сигнально-блокировочных кабелей с полиэтиленовой изоляцией, с заполнением гидрофобным составом или с водоблокирующими материалами, в металлической оболочке или с экраном из алюминиевых проволок в пластмассовой оболочке, с броней из стальных лент.

Речь идет о монтаже муфты без разрыва кабеля, т. е. при повреждении оболочки кабеля и части токопроводящих жил сигнально-блокировочных кабелей в металлической оболочке или с экраном из алюминиевых проволок в пластмассовой оболочке. Также при необходимости можно подключить отводящий кабель с числом жил до 9, т. е. смонтировать ответвительную муфту.

Техническое исполнение

Соединение жил кабеля выполняется с помощью изолированных обжимных гильзовых соединителей. После соединения жил кабеля производится герметизация сростка муфты посредством заполнения компрессионным методом сростка двухкомпонентным удаляемым гелем. При использовании компрессионного метода монтажа гель заполняет и прилегающие к сростку участки кабеля, что гарантирует надежную защиту сростка от влаги. В муфтах версии Рем-СЦБСА-RWD-А после герметизации непосредственно сростка производится соединение брони кабелей при помощи изолированного провода и роликовых пружин постоянного давления. Наружная герметизация производится с помощью специальных герметизирующих и фиксирующих лент. Механическая прочность муфты обеспечивается применением муфты структурированного материала «Armor-Wrap».

Ремонтные муфты Рем-СЦБСА-RWD-А соответствуют требованиям “Правила прокладки кабелей устройств СЦБ ПР 32 ЦЩ 10.01-95”.

Конструктивные особенности

• Используемые герметизирующие материалы устойчивы к воздействиям агрессивных сред, возможным всепогодным условиям и ультрафиолету, что делает муфту надежной и долговечной;
• Муфта не подвержена разрушению блуждающими токами электротяги переменного тока;
• Для герметизации муфты не требуется применение огня.

Тип кабеля: СБПЗАБпГ, СБПЗАуБпГ, СБПЗАБпШп, СБПЗАуБпШп, СБВБАБпШп, СБВБАуБпШп, СБЗПсЭаПс, СБЗПсЭаВ, СБЗПсЭаПсБбШп, СБВБПсЭаПс и другие.

Таблица для формирования заказа для кабелей в металлической оболочке или с экраном из алюминиевых проволок с броней из стальных лент
