Муфта транспозиционная eks-145EHC-Т1-1х1000-гм

Муфта транспозиционная eks-145ЕНС-Т1 для силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 110 кВ

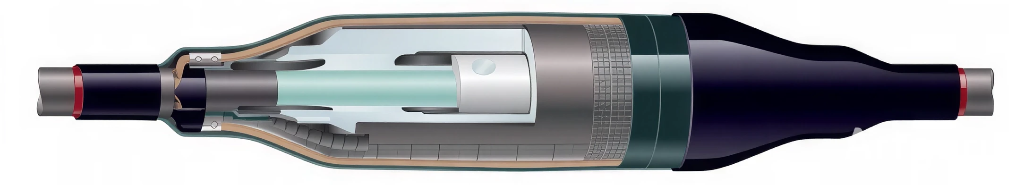

Муфта транспозиционная eks-145ЕНС-Т1 применяется для кабелей с изоляцией из сшитого полиэтилена на напряжение 110 кВ. На предварительно зачищенные жилы кабеля надвигается корпус тела муфты из EPDM резины. Токоведущие жилы кабеля соединяются гильзами под опрессовку. На место соединения жил устанавливается гильза выравнивания поверхностной напряженности электрического поля (клетка Фарадея). После установки резинового тела муфты на место соединения токоведущих жил кабеля на торцы тела наматывается влагозащитная мастичная лента для создания плавного перехода с тела муфты на поверхность кабеля. Полупроводящий слой восстанавливается намоткой специальной полупроводящей ленты. В комплектацию муфты включены комплекты для транспозиции экранов и брони, предназначенные для разделения и транспонирования экранов одножильных кабелей с целью минимизации уровня наведённого на экран и броню емкостного тока в кабельной линии большой протяжённости. Шины заземления, входящие в соответствующие комплекты для транспозиции экранов и брони, прижимаются к медным экранам и бронепокровам кабелей пружинными кольцами. С целью исключения пустот под внешней защитной термоусаживаемой трубкой, в точке вывода шины заземления за пределы соединительной муфты внутренняя полость шины заземления и оболочка кабеля по периметру заполняются высокоадгезивным мастичным материалом. Герметизация муфты осуществляется намоткой на сросток мастичной ленты и усадкой термоусаживаемых трубок. В комплект соединительной муфты входит кожух защитный полимерный огнестойкий для защиты от внешних механических воздействий, внешнего воздействия пламени и раскаленных продуктов горения на муфту, а также для локализации огневого, теплового и взрывного воздействия на окружающую среду муфтой при выходе её из строя или при электрическом пробое муфты. В защитный кожух интегрирован электронный маркер для метки и последующего поиска смонтированной муфты.

Муфта eks-145EHC-T1 соответствует требованиям ГОСТ Р МЭК 60840 – 2011, IEC 60840.

В комплект муфты входят:

1. Гильзы под опрессовку для соединения токоведущих жил кабеля;
2. Гильза выравнивания поверхностной напряженности электрического поля (клетка Фарадея);
3. Корпус тела муфты из EPDM резины;
4. Специальные ленты и мастики;
5. Медная луженая сетка для восстановления экрана кабеля;
6. Кожух защитный с интегрированным электронным маркером;
7. Защитные перчатки с полиуретановым покрытием.

Тип кабеля: ПвПг, АПвПг, ПвП2г, АПвП2г, ПвВ, АПвВ, ПвВнг(А), АПвВнг(А) и другие.
