Муфта транспозиционная eks-10CC-Т1-RE-1х150/240-W-M

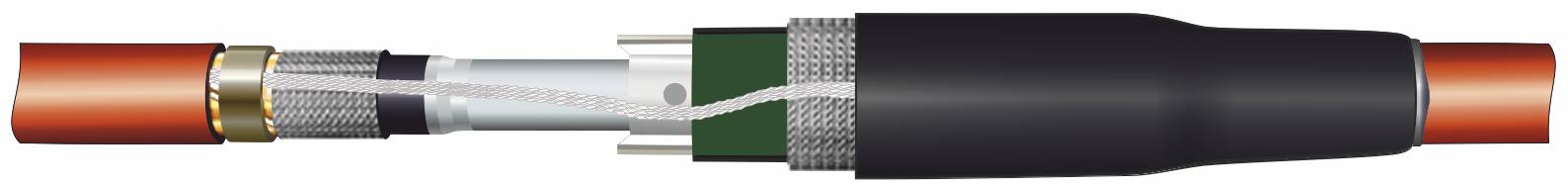

Соединительная ТРАНСПОЗИЦИОННАЯ муфта на основе муфты eks-10CC-RE-3/1-M - серия eks-10CC-T-RE-3/1-М

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Транспозиционные муфты серии eks-10CC-T-RE-1-М предназначены для соединения трёх одножильных кабелей с тремя одножильными кабелями с изоляцией из сшитого полиэтилена на напряжение 10кВ. В соединительных муфтах серии eks-10CC-T-RE-1-M в отличие от муфт серии eks-10CC-RE-1-M дополнительно включены Комплекты для транспозиции экранов и брони eks-1035АА-1, предназначенные для разделения и транспонирования экранов одножильных кабелей с целью минимизации уровня наведённого на экран и броню емкостного тока в кабельной линии большой протяжённости. Шины заземления, входящие в соответствующие комплекты для транспозиции экранов и брони, прижимаются к медным экранам и бронепокровам кабелей пружинными кольцами. С целью исключения пустот под внешней защитной термоусаживаемой трубкой, в точке вывода шины заземления за пределы соединительной муфты внутренняя полость шины заземления и оболочка кабеля по периметру заполняются высокоадгезивным мастичным материалом.

Таблицы для формирования заказа на транспозиционные муфты для соединения одножильных кабелей

Описание муфт соединительных серий eks-10СС-RE-1-M и eks-10СС-ТАС-1-M

Муфты соединительные серий eks-10СС-RE-1-M и eks-10СС-ТАС-1-M применяются для соединения экранированных (включая и с экраном из гибких стренг термо-коррозионностойкого алюминиевого сплава (ТАСг)) одножильных кабелей с изоляцией из сшитого полиэтилена или этиленпропиленовой резины, с бронёй или без брони, на напряжение 10 кВ. Выравнивание напряжённости электрического поля на срезах полупроводящего слоя жил соединяемых кабелей производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Восстановление изоляции и снятие напряжённости электрического поля в месте соединения жил обеспечивается конструкцией специального корпуса МСХ-Е, который в процессе монтажа надвигается на болтовой соединитель GPH и заполняется полиуретановым компаундом 40G. Экранирование муфты производится медной лужёной сеткой. Входящая в соответствующие комплекты муфт шина заземления прижимается к экранам (в версиях муфт с ленточным экраном или с экраном из сплава ТАС) и/или, в случае кабелей с броней из стальных лент, бронепокровам кабелей пружинными кольцами. В муфтах для кабелей с броней из проволок (алюминиевых или стальных) фиксация и соединение проволочной брони кабелей выполняется с помощью специального конусообразного устройства в комплекте с оцинкованными стягивающими силовыми элементами, обеспечивающего как электрический контакт соединяемых бронепокровов кабелей, так и необходимую прочность на разрыв всей конструкции муфты. В версии муфт для кабелей без брони с экраном из гибких стренг термо-коррозионностойкого алюминиевого сплава (ТАСг) в комплект муфты входят пластиковые фиксаторы усиления прочности на растяжение. Внешняя защита муфты обеспечивается применением трубки холодной усадки ТХУ и армирующим структурным материалом «Armor-Wrap».

Муфты серии eks-10СС-RE-1-М соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

В комплект муфты входят:

1. Универсальные изолированные соединители со срывающейся головкой болта RE-GPH;

2. Корпус муфты МСХ-Е с предустановленными трубками холодной усадки;

3. Двухкомпонентный компаунд 40G;

4. Специальные ленты и мастики;

5. Медная лужёная сетка для восстановления экрана кабеля;

6. Комплект для соединения экранов (для кабелей с ленточным экраном или с экраном из сплава ТАС) и/или соединения брони кабелей (для кабелей с броней из стальных лент) с использованием непаяной системы заземления, в которую входят шина заземления и пружинные кольца;

7. Защитная трубка ТХУ;

8. Пластиковое устройство для фиксации соединяемых кабелей от растяжения сростка в муфте (для кабелей без брони, в муфтах с аббревиатурой «ТАС» в наименовании);

9. Металлическое устройство для фиксации соединяемых кабелей от растяжения сростка в муфте (для кабелей с броней из алюминиевых или стальных проволок, в муфтах с аббревиатурой «W» в наименовании);

10. Армирующий структурный материал «Armor-Wrap»;

11. Защитные перчатки с полиуретановым покрытием.

Тип кабеля: ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП, ПвЭП, АПвЭП, АПвП-ТАС, ПвП-ТАС, АПвПу-ТАС, ПвПу-ТАС, АПвПГ-ТАС, ПвПг-ТАС, АПвБВнг-LS-ТАС, АПвКаП2гж-ТАС, КА9РВСКБВнг, КА9РВВнг-LS, КА9РВСБВнг-LS, К9РВСКВМнг и другие.

Примечания:

• Комплекты муфт для сечений в диапазоне 800-1200 мм2 поставляются по запросу;

• При формировании заказа на муфты в исполнении «не поддерживающий горение» и «низкое дымо- и газовыделение» в наименовании добавляется аббревиатура «нг-LS». Пример наименования: «eks-10CC-Т3-RE-3/1х35/120-нг-LS-M».
