Муфта транспозиционная eks-42AC-Т3-RE-1х35/120-HW-M

КОМБИНИРОВАННАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

ТРАНСПОЗИЦИОННЫЕ МУФТЫ eks-42AC-T-RE-1/3-H-M и eks-42AC-T-RE-1/3-HW-M на основе муфт eks-42AC-RE-1/3-H-M и eks-42AC-RE-1/3-HW-M

Транспозиционные муфты серий eks-42AC-T-RE-1/3-H-М и eks-42AC-T-RE-1/3-H-М предназначены для соединения трёх одножильных кабелей с трёхжильным кабелем с бумажно-пластиковой изоляцией, пропитанной нестекающим составом в свинцовой оболочке, с экраном из гибких стренг термо-коррозионностойкого алюминиевого сплава (ТАСг), на напряжение 35 кВ. В соединительных муфтах серий eks-42AC-T-RE-1/3-H-M и eks-42AC-T-RE-1/3-А-HW-M в отличии от муфт eks-42AC-RE-1/3-H-M и eks-42AC-RE-1/3-А-HW-M дополнительно включены комплекты для транспозиции экранов и брони eks-1035АА-1, предназначенные для разделения и транспонирования экранов одножильных кабелей на напряжение до 35 кВ с целью минимизации уровня наведённого на экран и броню емкостного тока в кабельной линии большой протяжённости. Шины заземления, входящие в соответствующие комплекты для транспозиции экранов и брони, прижимаются к экранам и бронепокровам кабелей пружинными кольцами. С целью исключения пустот под внешней защитной термоусаживаемой трубкой в точке вывода шины заземления за пределы соединительной муфты, внутренняя полость шины заземления и оболочка кабеля по периметру заполняются высокоадгезивным мастичным материалом.

Таблица для формирования заказа на муфты для соединения трёх одножильных кабелей с трёхжильным кабелем

Таблица для формирования заказа на муфты для соединения одножильных кабелей

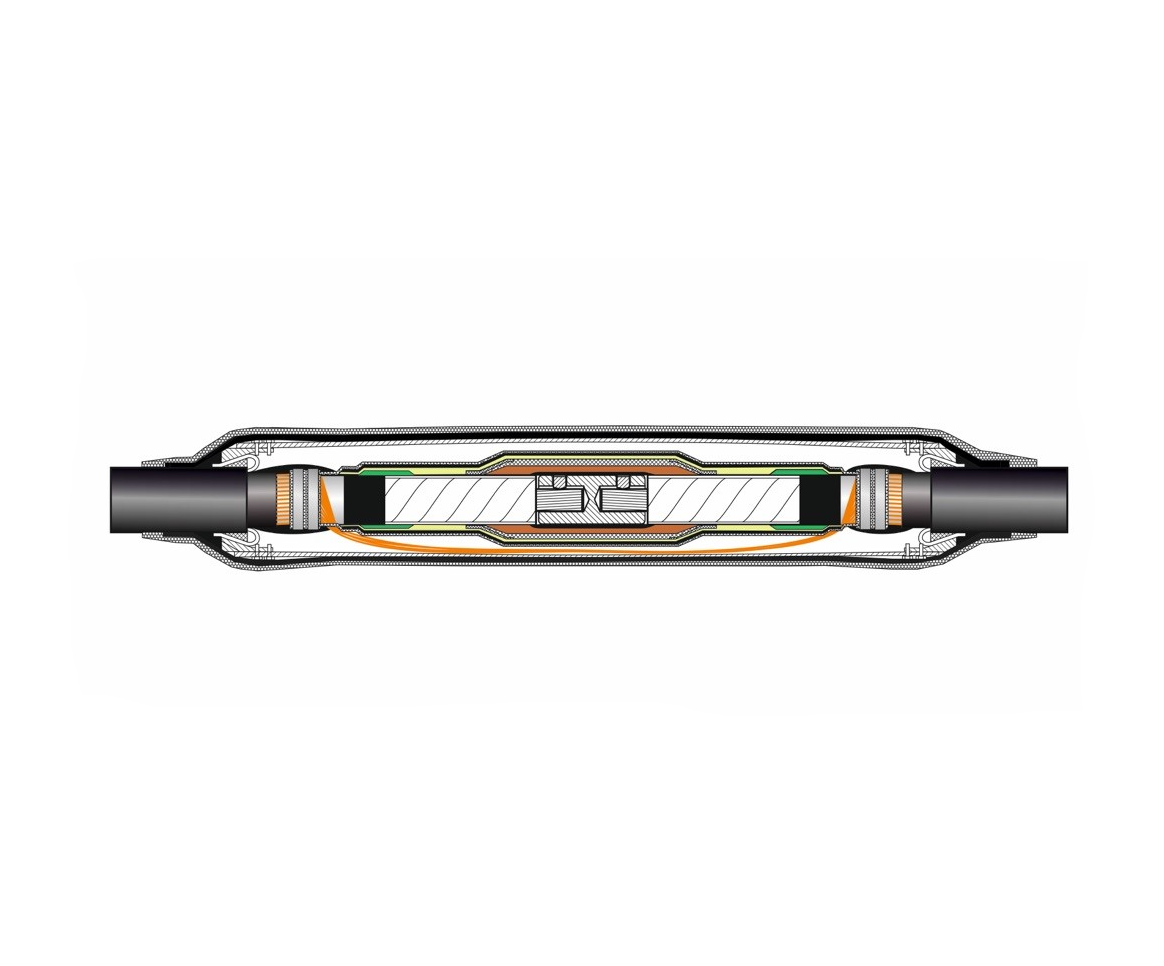

Муфты соединительные eks-42АС-RE-1-Н-M и eks-42АС-RE-1-НW-M применяются для соединения одножильных кабелей с бумажно-пластиковой изоляцией, пропитанной нестекающим составом в свинцовой оболочке, с экраном из медных проволок, на напряжение 35 кВ. Выравнивание напряжённости электрического поля на краю полупроводящей трубки, которая предварительно усаживается поверх среза металлической оболочки кабеля (тем самым происходит преобразование кабеля с бумажно-пластиковой изоляцией в структуру кабеля с изоляцией из сшитого полиэтилена) производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Восстановление изоляции и снятие напряжённости электрического поля в месте соединения жил обеспечивается конструкцией специального корпуса МСХ-Е, который в процессе монтажа надвигается на болтовой соединитель GPH. Трубки холодной усадки предустановлены на торцы корпуса муфты МСХ-Е в заводских условиях, что в процессе монтажа обеспечивает необходимую герметизацию и исключает протекание компаунда, заливаемого во внутреннюю полость установленной на болтовой соединитель муфты МСХ-Е. Экранирование муфты производится медной луженой сеткой. Гибкая шина заземления оснащена блокираторами и прижимается к свинцовым оболочкам соединяемых кабелей пружинными кольцами. Фиксация и соединение проволочной брони кабелей в муфтах версии eks-42АС-RE-1-HW-M выполняется с помощью специального конусообразного устройства в комплекте с оцинкованными стягивающими силовыми элементами, обеспечивающего как электрический контакт соединяемых бронепокровов кабелей, так и необходимую прочность на разрыв всей конструкции муфты. Герметизации муфт выполняется с помощью защитной термоусаживаемой трубки.

Муфты серий eks-42АС-RE-1-Н-M и eks-42АС-RE-1-НW-M соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

В комплект муфты входят:

1. Болтовые соединители GPH;
2. Корпус муфты МСХ-Е с предустановленными трубками холодной усадки;
3. Двухкомпонентный компаунд 40G;
4. Специальные ленты и мастики;
5. Медная лужёная сетка для восстановления экрана кабеля;
6. Комплект для соединения свинцовых оболочек кабелей;
7. Устройство для фиксации соединяемых кабелей от растяжения сростка в муфте (в версии муфты eks-42АС-RE-1-HW-M);
8. Защитная термоусаживаемая трубка;
9. Защитные перчатки с полиуретановым покрытием.

Технологические особенности:

• высокая степень надёжности;
• не требуется специальных инструментов для монтажа муфты;
• подача напряжения сразу после монтажа.

Тип кабеля: PARMA, ТАСКаП и другие.
