Муфта соединительная eks-92-МС-3х35/120-ВЛ-М

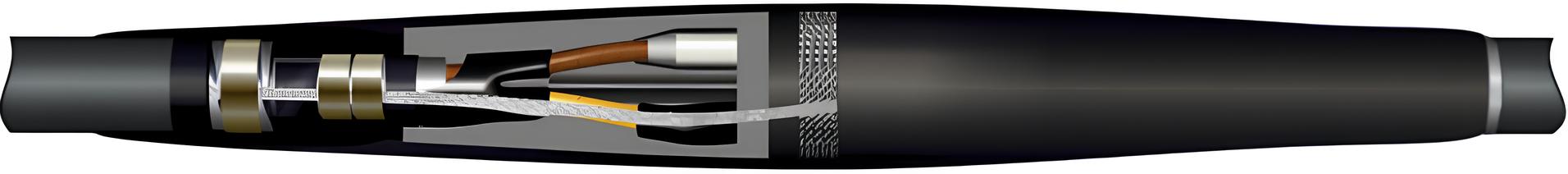

Муфта соединительная eks-92-МС-ВЛ-М для трёхжильных кабелей с ПВХ изоляцией на напряжение 6 и 10 кВ

НАДЁЖНАЯ ТЕРМОУСАЖИВАЕМАЯ МУФТА

Муфта соединительная термоусаживаемая eks-92-МС-ВЛ-М применяется для кабелей с ПВХ изоляцией, на напряжение 6 и 10 кВ. Усиление диэлектрической прочности на срезе медного экрана кабеля обеспечивается применением самоклеящейся высоковольтной (на основе этиленпропиленовой резины) ленты 23, выравнивание напряженности электрического поля на данном участке производится специальной мастичной лентой, которая наматывается под термоусаживаемую перчатку (межжильное пространство в корешке кабеля также заполняется специальной мастичной лентой). Токоведущие жилы кабеля соединяются болтовыми соединителями GPH, на которые дополнительно усаживаются толстостенные термоусаживаемые трубки с клеевым подслоем. Внутренняя полость муфты заполняется межфазным пластичным заполнителем. Экранирование муфты производится медной луженой сеткой. Шина заземления в муфтах оснащена блокираторами и прижимается к экранам и бронепокровам кабелей 6-ю пружинными кольцами, а также имеет боковой отвод, оборачиваемый вокруг экрана кабеля, для увеличения площади контакта с экраном кабеля и уменьшения контактного сопротивления. Механическая защита и герметизация муфты обеспечивается применением защитных внутренней и наружной термоусаживаемых трубок.

Муфта eks-92-МС-ВЛ-М соответствует требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

В комплект муфты входят:

1. Универсальные соединители со срывающейся головкой болта GPH;
2. Специальные ленты и мастики;
3. Термоусаживаемые жильные и защитные трубки, термоусаживаемые перчатки;
4. Межфазный пластичный заполнитель;
5. Медная луженая сетка для восстановления экрана кабеля;
6. Комплект для соединения экранов, с использованием непаяной системы заземления, в которую входят заземляющий провод с блокираторами и пружинные кольца;
7. Защитные перчатки с полиуретановым покрытием.

Технологические особенности:

• высокая диэлектрическая прочность на срезе оболочки кабеля и в месте соединения жил;
• подача напряжения сразу после монтажа.

Тип кабеля: АВБбШв, ВБбШв, АВАШв, ВАШв и другие.

Таблица для формирования заказа
