Муфта соединительная eks-91-AV-S-3х150-гм

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

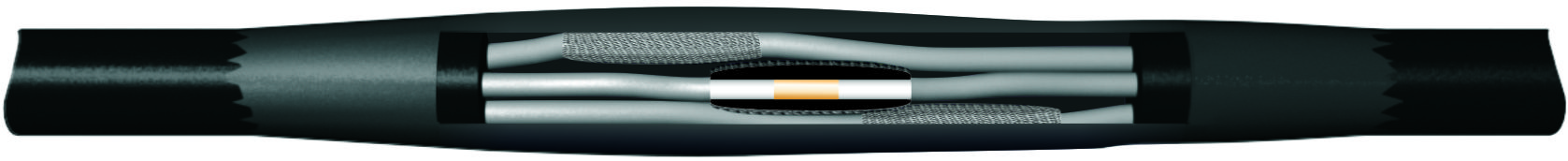

Муфта соединительная eks-91-AV-S для трёхжильных кабелей с резиновой изоляцией на напряжение 1,14 кВ

Муфта соединительная с безогневой технологией монтажа eks-91-AV-S применяется для гибких кабелей с резиновой изоляцией, на напряжение 1,14 кВ. Соединение жил производится гильзами под опрессовку или пайкой. Восстановление изоляции на участке соединении жил производится намоткой ленты 23. На каждой жиле сростка на участок соединения надвигается сетчатая втулка, в которой верхний слой выполнен из медной экранной сетки в виде чулка. Концы экранной сетки стягиваются со втулки в обе стороны и фиксируются на соединяемых жилах. Заливка резинового компаунда 2131 производится в эластичный пластиковый корпус, который после полимеризации компаунда удаляется. Компаунд превращается в оболочку муфты на кабеле, обеспечивая необходимую механическую прочность на истирание и разрыв, а также обеспечивает достаточную гибкость, что позволяет беспрепятственно наматывать кабель на барабан.

Муфта eks-91-AV-S соответствует требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

В комплект муфты входят:

1. Лужёные медные гильзы под опрессовку (в комплектах, наименование которых заканчивается на «гм»);
2. Жильные сетчатые втулки;
3. Эластичный корпус;
4. Резиновый компаунд 2131;
5. Специальные ленты и мастики;
6. Защитные перчатки с полиуретановым покрытием.

Технологические особенности:

• безогневая технология монтажа;
• высокая степень надежности в части диэлектрической прочности муфты;
• механическая стойкость к истиранию и гибкость не уступают цельному отрезку кабеля;
• подача напряжения сразу после монтажа;
• не требуется специальных инструментов.

Тип кабеля: КГЭШ, КГЭТШ, КГЭЖШ, КГЭЖТШ, КГЭПШ, КГЭПШТ, КОГРЭШ, КОГРВЭШ, КГЭС, КГЭУ, КГПЭУ и другие.

Таблица для формирования заказа
