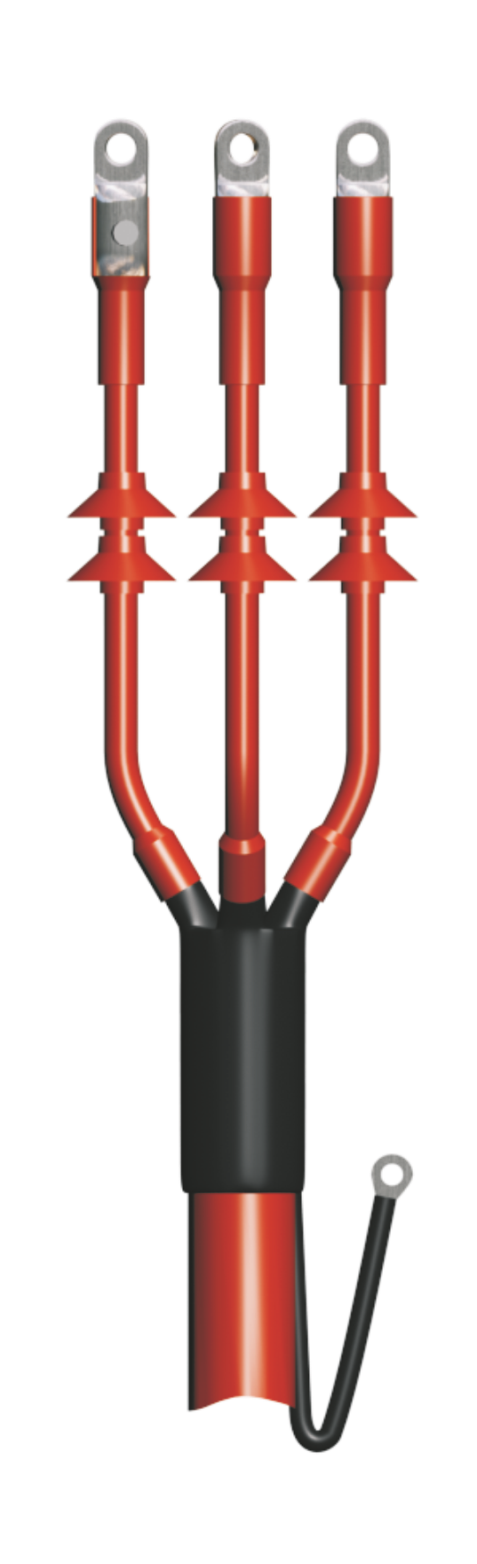

Муфта концевая наружной установки rek-10CH2-3х150/240-A-H4-M12 (длина разделки 1200 мм)

Муфты концевые серии rek-10СH2-(К-)3-М для трёхжильных кабелей с изоляцией из сшитого полиэтилена (в т. ч. с экраном из сплава ТАС) или этиленпропиленовой резины, на напряжение 10 кВ

ИННОВАЦИОННОЕ РЕШЕНИЕ - высокая стойкость к образованию триингов!

Муфты концевые серий rek-10СH2-(К-)3-М и rek-10СH-(К-)3-М применяются для экранированных трёхжильных кабелей с изоляцией из сшитого полиэтилена или этиленпропиленовой резины, с бронёй или без брони, на напряжение 10 кВ. На очищенный от полупроводящего слоя участок жилы кабеля, поверх предварительно намотанной специальной ленты 2220 с высокой диэлектрической проницаемостью на участке среза полупроводящего слоя жилы кабеля, устанавливается жильная холодноусаживаемая муфта МСХ, которая заполняется полиуретановым компаундом 40G. Трубки холодной усадки предустановлены на торцы корпуса муфты МСХ в заводских условиях, что в процессе монтажа обеспечивает необходимую герметизацию при установке на токопроводящую жилу. Комбинированное применение ленты 2220 и выведение полупроводящего слоя на внешний контур корпуса муфты обеспечивает равномерное распределение силовых линий в зоне напряжённости электромагнитного поля. Комплект непаяной системы заземления, входящий в соответствующие комплекты муфт, включает в себя шину заземления и пружинные кольца. Герметизация корешка кабеля в версии rek-10СH2-3-М осуществляется с помощью термоусаживаемой перчатки, а в версии rek-10СH2-К-3-М холодноусаживаемой перчаткой с заполнением перчатки полиуретановым компаундом. В муфтах для наружной установки на жилы усаживаются термоусаживаемые изоляторы.
Муфты серии rek-10СH2-(К-)3-М соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

В комплект муфты входят:

1. Универсальные наконечники со срывающейся головкой болта производства GPH;
2. Специальные ленты;
3. Корпус муфты МСХ с предустановленными трубками холодной усадки;
4. Двухкомпонентный компаунд 40G;
5. Трекингостойкие термоусаживаемые трубки;
6. Трекингостойкие термоусаживаемые изоляторы для муфт наружной установки;
7. Комплект для заземления на основе непаяной системы, в которую входят заземляющий провод и пружинные кольца (только для кабелей с медным ленточным экраном и/или бронированных кабелей);
8. Термоусаживаемая перчатка (только в версии муфт rek-10СH2-3-М и rek-10СH-3-М);
9. Перчатка холодной усадки (только в версии муфт rek-10СH2-К-3-М и rek-10СH-К-3-М);
10. Полиуретановый компаунд (только в версии муфт rek-10СH2-К-3-М и rek-10СH-К-3-М);
11. Защитные перчатки с полиуретановым покрытием.

Тип кабеля: ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП, ПвЭП, АПвЭП, АПвП-ТАС, ПвП-ТАС, АПвПу-ТАС, ПвПу-ТАС, АПвПГ-ТАС, ПвПг-ТАС, АПвБВнг-LS-ТАС, АПвКаП2гж-ТАС, КА9РВСКБВнг, КА9РВВнг-LS, КА9РВСБВнг-LS, К9РВСКВМнг и другие.

Таблица для формирования заказа концевых муфт наружной установки

Таблица для формирования заказа концевых муфт внутренней установки

Примечания:

• При необходимости заказа концевых муфт с болтовыми наконечниками GPH под болт другого размера (например "М16" вместо "М12") указывайте нужный размер в наименовании муфты последними двумя цифрами;
• При необходимости заказа концевых муфт с длиной разделки 1200мм добавляйте в наименовании муфты аббревиатуру «Н4» перед обозначением наконечника. Пример наименований при формировании заказа: «rek-10CН2-3х150/240-Н4-М12»;
• При необходимости заказа концевой муфты (усиленной в корешке кабеля) версии с перчаткой холодной усадки добавляйте в наименование букву «К». Пример наименования концевой муфты с перчаткой холодной усадки: «rek-10СH2-К-3х35/120-M12»;
• Комплекты муфт для кабелей с бронёй из алюминиевых или стальных проволок поставляются по запросу.
