Муфты соединительные eks-MCX-PL, eks-MCX-S-PL и eks-MCX-A-PL для контрольных кабелей с полиэтиленовой или ПВХ изоляцией
БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ
Муфты соединительные серии eks-МСХ-PL применяются для сращивания контрольных кабелей.
- eks-МСХ-PL - для кабелей с пластмассовой изоляцией;
- eks-МСХ-S-PL - для экранированных кабелей;
- eks-МСХ-А-PL - для кабелей бронированных стальными лентами.

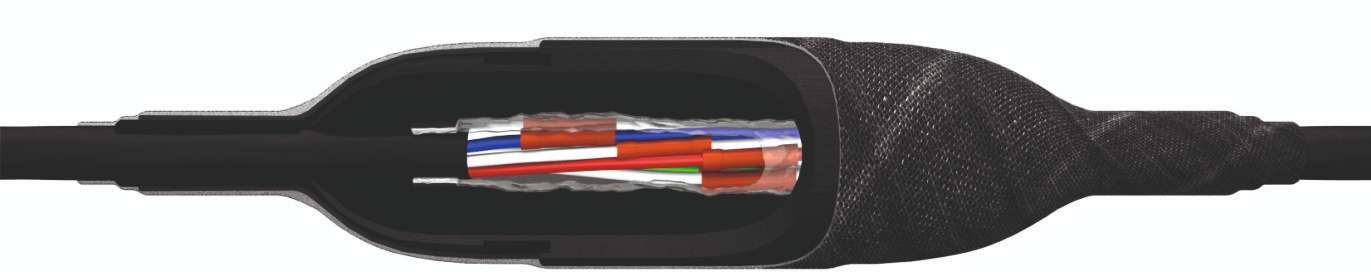

Муфты представляют собой пластиковый корпус с предустановленными трубками холодной усадки (ТХУ) с обеих сторон корпуса, а также набора соединительных и герметизирующих материалов. После соединения жил кабеля и элементов внутренней конструкции производится монтаж корпуса муфты. Герметизация корпуса выполняется усадкой ТХУ на оболочку кабеля с использованием мастичной ленты и для бронированных кабелей с последующим армированием корпуса муфты лентой «Armor-Wrap».
Муфты серии eks-МСХ соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.
В комплект муфты входят:
- Корпус МСХ;
- Гильзы изолированные;
- Специальные ленты и мастики;
- Сетка медная (для eks-MCX-S-PL);
- Комплект для восстановления заземления (для eks-MCX-А-PL): пружинные кольца и провод заземления;
- Армирующая лента «Armor-Wrap»;
- Защитные перчатки с полиуретановым покрытием.
Технологические особенности:
- безогневая технология монтажа;
- простота монтажа.
Тип кабеля: КВВГ, АКВВБ, КВВБГ, АКВВБбГ, КВБбШв, КПВБГ, АКПБбШв и другие.
Таблица для формирования заказа
Сечение жил, мм² | Количество жил в кабеле | Обозначение для заказа муфт | ||
eks-MCX-PL | eks-MCX-S-PL | eks-MCX-А-PL | ||
0,75/1,5
1,5/2,5
4/6
| 4-7 | eks-MCX-4-7-(сечение жил)-PL | eks-MCX-4-7-(сечение жил)-S-PL | eks-MCX-4-7-(сечение жил)-А-PL |
10-19 | eks-MCX-10-19-(сечение жил)-PL | eks-MCX-10-19-(сечение жил)-S-PL | eks-MCX-10-19-(сечение жил)-А-PL | |
27-61 | eks-MCX-27-61-(сечение жил)-PL | eks-MCX-27-61-(сечение жил)-S-PL | eks-MCX-27-61-(сечение жил)-А-PL | |
Пример для формирования заказа:
Муфта для соединения десяти, четырнадцати- и девятнадцати-жильного бронированного контрольного кабеля с полиэтиленовой или ПВХ изоляцией, сечением от 0,75 до 1,5мм² (используемые в комплекте гильзы «PL» позволяют соединить жилы сечением от 0,75 до 1,5мм²): Муфта eks-MCX-10-19-0,75/1,5-А-PL.
Муфта для соединения двадцати семи, тридцати семи, пятидесяти двух и шестидесяти одножильного экранированного контрольного кабеля с полиэтиленовой или ПВХ изоляцией, сечением от 1,5 до 2,5мм² (используемые в комплекте гильзы «PL» позволяют соединить жилы сечением от 1,5 до 2,5мм²): Муфта eks-MCX-27-61-1,5/2,5-S-PL.
