- Артикул: 201892
- Каталог: Муфты для кабелей связи » Разветвительные » 2 ответвления
- Описание
БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ
Муфты МС, МР соединительные и разветвительные для кабелей типа ТП, ёмкостью от 100 до 600 пар, находящихся под избыточным воздушным давлением
Соединительные и разветвительные муфты МС и МР устанавливаются в грунте, колодцах кабельной канализации, коллекторах и тоннелях. Муфты МС - соединительные. Муфты МР - разветвительные, применяются для организации ответвлений.

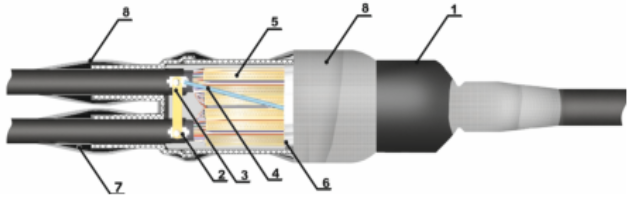

В комплект муфт входят:
- Полиэтиленовый корпус;
- Экранные соединители 4460D и 4462;
- Экранная перемычка;
- Экранный провод;
- Соединители модульные (типа 4000G) или дискретные (типа Uy2);
- Сетка экранирующая;
- Лента герметизирующая 2228, ПВХ лента 88;
- Армирующая лента «Armorwrap».
Примечание
Муфты могут монтироваться на симметричных кабелях с защитным покровом типа Шв и Шп.
Таблица для формирования заказа на муфту МС
Ёмкость кабеля, пар | Тип муфты | Тип соединителя* | Наименование |
Полное восстановление экранной целостности - эп | |||
100 | прямая | S10С | Муфта МС 100(арм)-S10C-эп |
200 | Муфта МС 200(арм)-S10C-эп | ||
300 | Муфта МС 300(арм)-S10C-эп | ||
400 | Муфта МС 400(арм)-S10C-эп | ||
500 | Муфта МС 500(арм)-S10C-эп | ||
600 | Муфта МС 600(арм)-S10C-эп |
*В зависимости от типа соединителя цифра кода в наименовании комплекта будет изменяться
Тип соединителя | Код соединителя | Наименование комплекта |
UY2 | 1 | Муфта МC 100(арм)-1-эп |
UR2 | 2 | Муфта МC 100(арм)-2-эп |
9700 | S10 | Муфта МC 100(арм)-S10-эп |
9700G | S10C | Муфта МC 100(арм)-S10C-эп |
4000D | S25 | Муфта МC 100(арм)-S25-эп |
4000G | S25C | Муфта МC 100(арм)-S25C-эп |
Таблица формирования заказа на муфту МР
Ёмкость кабеля, пар | Тип муфты | Тип соединителя* | Наименование |
Полное восстановление экранной целостности - эп | |||
100 | 2 ответвления | S10C | Муфта 2МР 100(арм)-S10C-эп |
100 | 3 ответвления | Муфта 3МР 100(арм)-S10C-эп | |
100 | 4 ответвления | Муфта 4МР 100(арм)-S10C-эп | |
200 | 2 ответвления | Муфта 2МР 200(арм)-S10C-эп | |
200 | 3 ответвления | Муфта 3МР 200(арм)-S10C-эп | |
300 | 2 ответвления | Муфта 2МР 300(арм)-S10C-эп | |
300 | 3 ответвления | Муфта 3МР 300(арм)-S10C-эп | |
300 | 5 ответвления | Муфта 5МР 300(арм)-S10C-эп | |
400 | 2 ответвления | Муфта 2МР 400(арм)-S10C-эп | |
400 | 3 ответвления | Муфта 3МР 400(арм)-S10C-эп | |
400 | 4 ответвления | Муфта 4МР 400(арм)-S10C-эп | |
500 | 2 ответвления | Муфта 2МР 500(арм)-S10C-эп | |
500 | 3 ответвления | Муфта 3МР 500(арм)-S10C-эп | |
500 | 5 ответвления | Муфта 5МР 500(арм)-S10C-эп | |
600 | 2 ответвления | Муфта 2МР 600(арм)-S10C-эп | |
600 | 3 ответвления | Муфта 3МР 600(арм)-S10C-эп | |
600 | 6 ответвления | Муфта 6МР 600(арм)-S10C-эп |
*В зависимости от типа соединителя цифра кода в наименовании комплекта будет изменяться
Тип соединителя | Код соединителя | Наименование комплекта |
UY2 | 1 | Муфта 2МР 100(арм)-1-эп |
9700G | S10C | Муфта 2МР 100(арм)-S10C-эп |
4000G | S25C | Муфта 2МР 100(арм)-S25C-эп |
