Муфты ГНС и ГНС (шахтн.) газонепроницаемые для кабелей типа ТП с диаметром оболочки от 20 до 66 мм

БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

Газонепроницаемые муфты ГНС и ГНС (шахтн.) предназначены для предотвращения утечки воздуха из магистрального кабеля через оконечную разделку.

Муфты ГНС устанавливаются в предшкафных колодцах и шкафах.

Муфты ГНС (шахтн.) устанавливаются в кабельных шахтах.

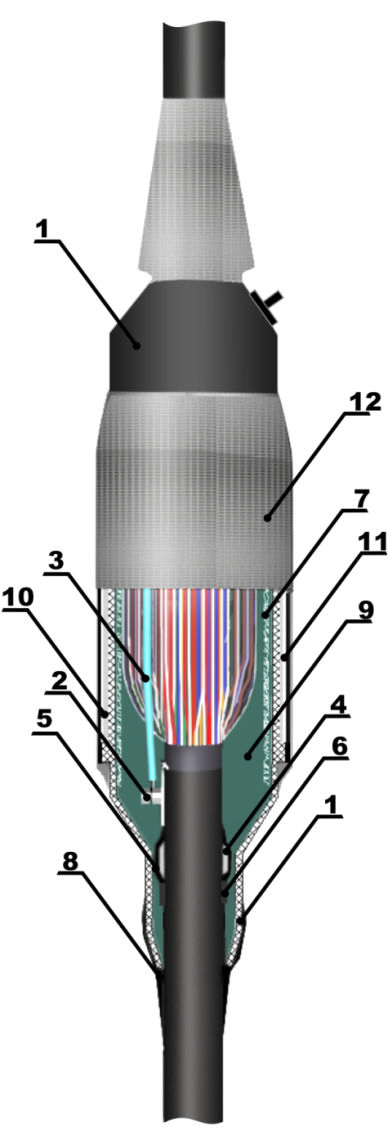

В комплект муфт входят:

Полиэтиленовый корпус;
Экранные соединители 4460D и 4462;
Экранный провод;
Лента мастичная 2900R;
Лента резиновая;
Полиэтиленовый хомут;
Объемная сетка;
ПВХ лента 88;
Герметизирующий компаунд;
Лента герметизирующая 2228;
Лента EZ;
Армирующая лента «Armorwrap».

Примечание

Муфты ГНС (шахтн.) имеют вмонтированный в полумуфту штуцер для подключения КСУ. При этом полумуфта заполнена компаундом и обращена к станционной стороне.

Монтаж муфт ГНС и ГНС (шахтн.) производится на вертикально расположенном кабеле.

Таблица для формирования заказа

Емкость кабеля, пар	Тип муфты	*Диаметр кабеля, мм (не более)**	Наименование
Емкость кабеля, пар	Тип муфты	*Диаметр кабеля, мм (не более)**	Муфты ГНС	Муфты ГНС (шахтн.)
100	газоблокирующая	24,9	Муфта ГНС до 27 мм	Муфта ГНС (шахтн.) до 27 мм
200		32,9	Муфта ГНС до 33 мм	Муфта ГНС (шахтн.) до 33 мм
300		38,2	Муфта ГНС до 40 мм	Муфта ГНС (шахтн.) до 40 мм
400		43,8	Муфта ГНС до 52 мм	Муфта ГНС (шахтн.) до 52 мм
500		47,7	Муфта ГНС до 52 мм	Муфта ГНС (шахтн.) до 52 мм
600		51,3	Муфта ГНС до 52 мм	Муфта ГНС (шахтн.) до 52 мм
700		55,7	Муфта ГНС до 62 мм	Муфта ГНС (шахтн.) до 62 мм
800		58,7	Муфта ГНС до 62 мм	Муфта ГНС (шахтн.) до 62 мм
900		61,6	Муфта ГНС до 62 мм	Муфта ГНС (шахтн.) до 62 мм
900		61,6	Муфта ГНС до 66 мм	-
1000		64,7	Муфта ГНС до 66 мм	-
*для кабелей ТПП с диаметром жилы 0,4 мм
